Как всё начиналось

Прошло более 16 лет с тех пор, как компания Autodesk впервые представила платформу Revit. Революционная на тот момент идея создания параметрических моделей в строительной отрасли возникла несколькими годами ранее, так как Autodesk уже тогда имела видение относительно того, что сегодня у всех на устах как BIM. Чуть позже стало ясно, что с помощью Revit хотели моделировать не только архитектуру, но и всё здание – одна из причин сегодняшних дебатов по поводу «closed BIM».

Как мы пришли к созданию desktop для revit
В то время мы наблюдали за этим со смешанными чувствами и думали о том, следует ли рассматривать Revit как конкурентный продукт или как дополнительную новую платформу. Сначала мы исходили из того, что построение модели останется в сфере ответственности Autodesk, а мы в первую очередь возьмём на себя анализ модели, то есть анализ архитектуры с целью расчёта нагрузки на отопление и охлаждение, а также расчёты трубопроводной сети во всех инженерных разделах.

Однако данная точка зрения просуществовала недолго. Менее чем через год компания Autodesk обратилась к нам с просьбой разработать семейства и инструменты для конструирования для немецкоязычного рынка. Так появились инструменты LINEAR Routing & Content Tools. Становилось всё более очевидным, что Autodesk не будет вдаваться в детали реализации бесчисленных стандартов и методов расчёта в пользу глобально используемой и, следовательно, «универсальной» платформы. Таким образом, решения по-прежнему должны были разрабатываться «поставщиками решений» – именно так мы себя позиционируем.

Мы пришли к пониманию того, что обычный или даже комплексный набор инструментов не может быть «решением», когда уже разработали множество функциональных дополнений для Revit. Все эти функции «взаимодействовали друг с другом» не совсем корректно. Таким образом, нам нужен был «каркас», основа, на которой бы создавались все наши инструменты. Основа, которая бы взяла на себя централизованное управление секциями здания, этажами, типами систем, видами и т. д. Основа, которая бы предоставляла общий пользовательский интерфейс для нашего решения для единого и интуитивно понятного управления всеми отдельными компонентами. Основа, на которой бы отображались рабочие процессы: рабочие этапы в логической последовательности, часто используемые функции в быстром доступе и коммуникация с участниками проекта, интегрированная в их собственные процессы.

Все эти требования к решению и многое другое привели к созданию для вас нашего продукта: LINEAR Desktop для Revit.

Инструменты для предэскизного проектирования инженерных систем

Интегрированное проектирование означает, что уже на ранних стадиях проектирования все участники проекта совместно работают над концепцией здания. При помощи наших инструментов для проектирования, определения размеров, размещения технических пространств и построения трасс трубопроводов у вас есть возможность уже на стадии предварительного проектирования оптимизировать внесение запланированных инженерных систем в сотрудничестве с другими участниками проекта. Поначалу возникающие при этом сложности более чем компенсируются на последующих этапах проектирования благодаря уменьшению количества спорных моментов.

Предварительное определение размеров технических пространств

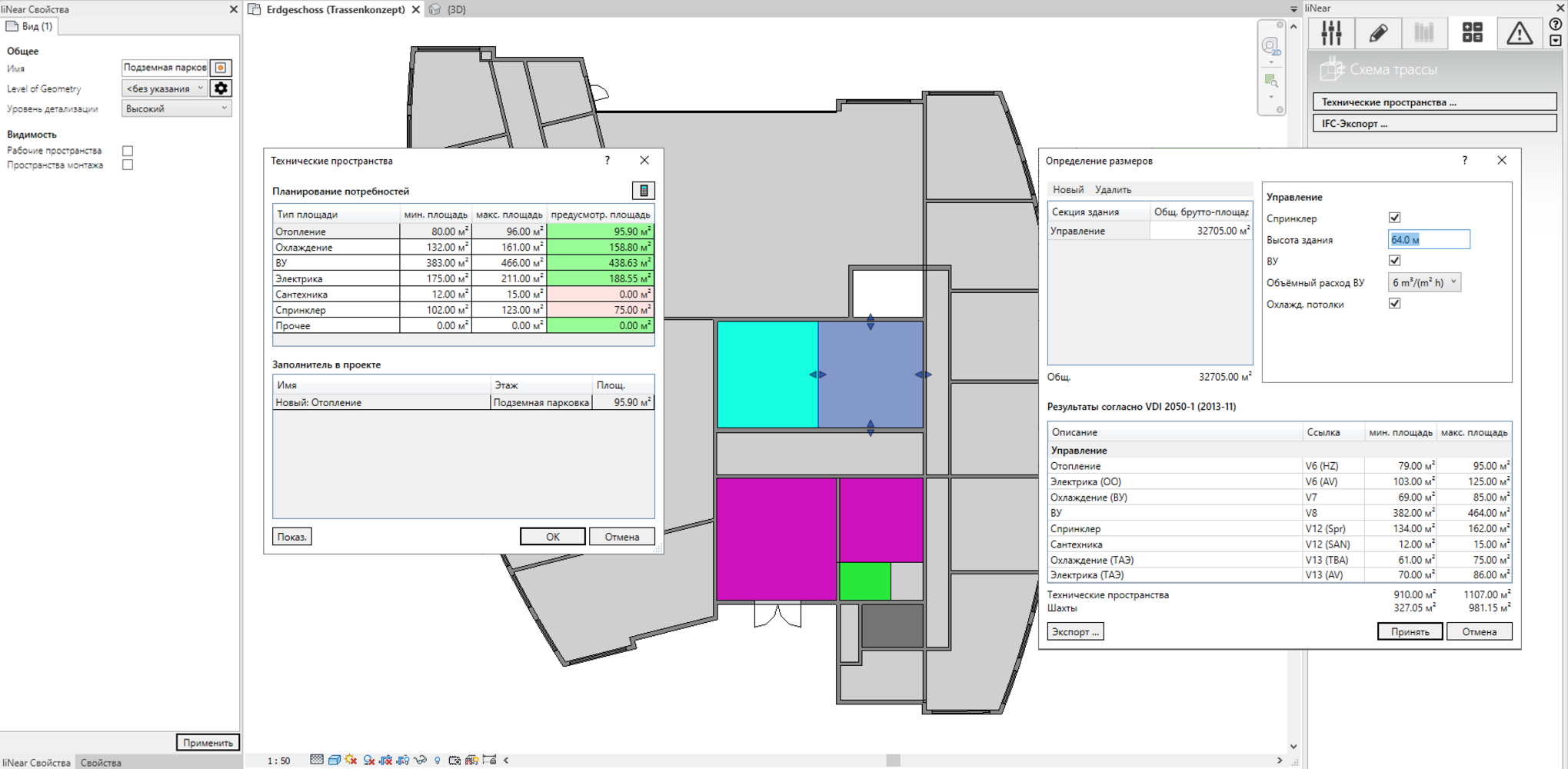

Для определения размеров и расположения технических пространств в вашем распоряжении новые инструменты. С помощью этих инструментов вы можете определить реалистичную занимаемую площадь технических пространств и согласовать её с другими участниками на ранних стадиях проектирования. Девиз здесь звучит так: «Предотвращение конфликтов вместо их устранения». Занимаемая площадь технических пространств отдельных инженерных разделов проекта может быть быстро и легко рассчитана на основании небольшого количества данных согласно правилам VDI 2050 или определена на основе эмпирических значений. После этого технические пространства могут быть размещены в модели в качестве Provision for Space (элемент стандарта IFC 4.0) и занимаемая площадь может быть сопоставлена с доступными площадями концептуальной архитектурной модели. Экспорт технических пространств с использованием IFC обеспечивает быструю и легкую координацию с архитекторами.

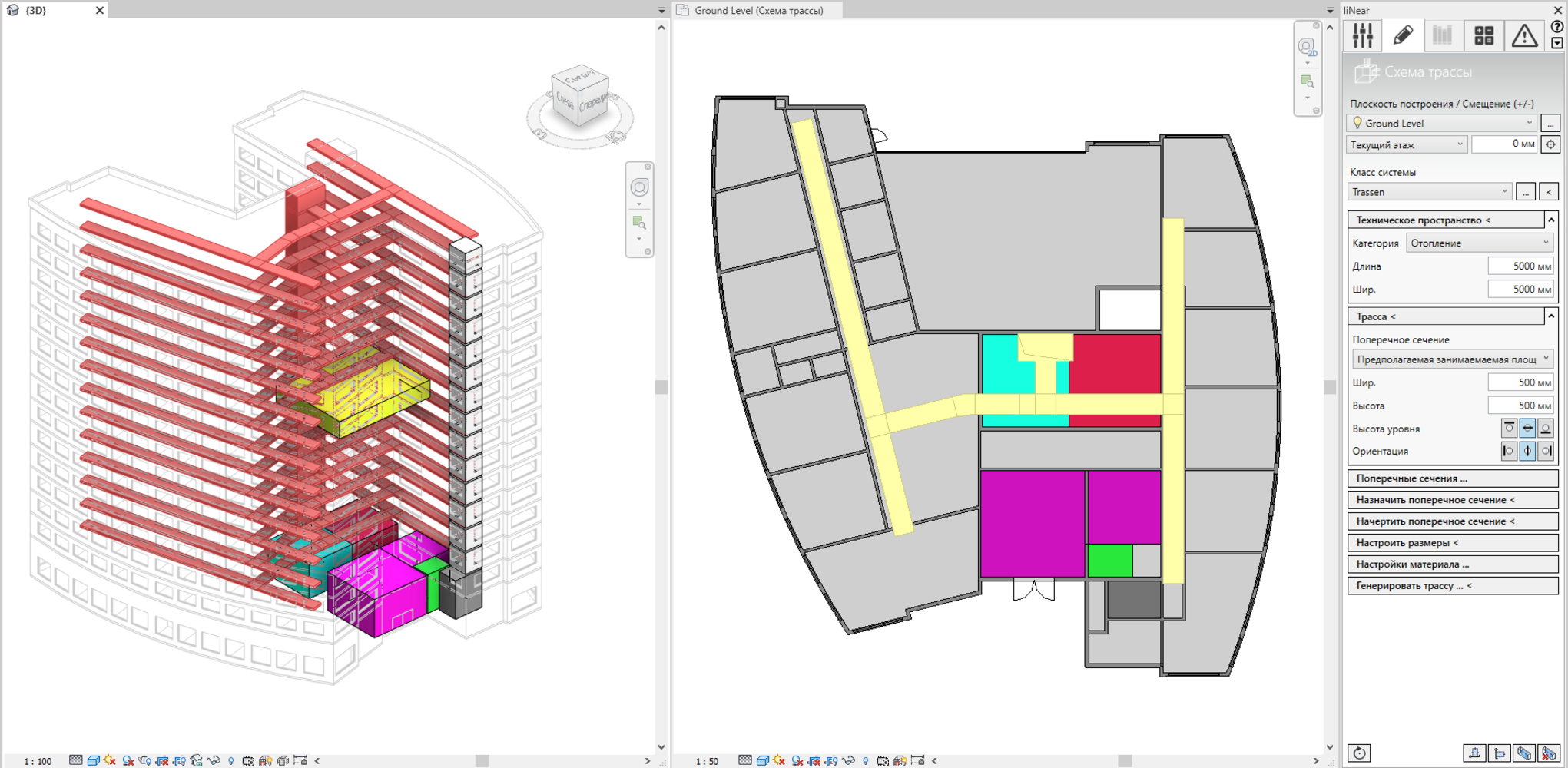

Прокладка трасс трубопроводов на стадии предварительного проектированияОт технических пространств трубопроводы отдельных внутренних инженерных сетей проходят к потребителям в виде трассы. Такие трассы могут быть сконструированы при помощи функции Трасса. После этого определяются их поперечные сечения, которые назначаются отдельным участкам трасс. Функция Настроить размеры позволяетбыстро и легко адаптировать трассу к заданному поперечному сечению. После того как схема трасс была согласована со всеми участниками проекта посредством IFC, трубопроводы трасс могут быть автоматически сгенерированы и использованы в качестве основы для дальнейшего эскизного проектирования.


Инструменты для организации модели

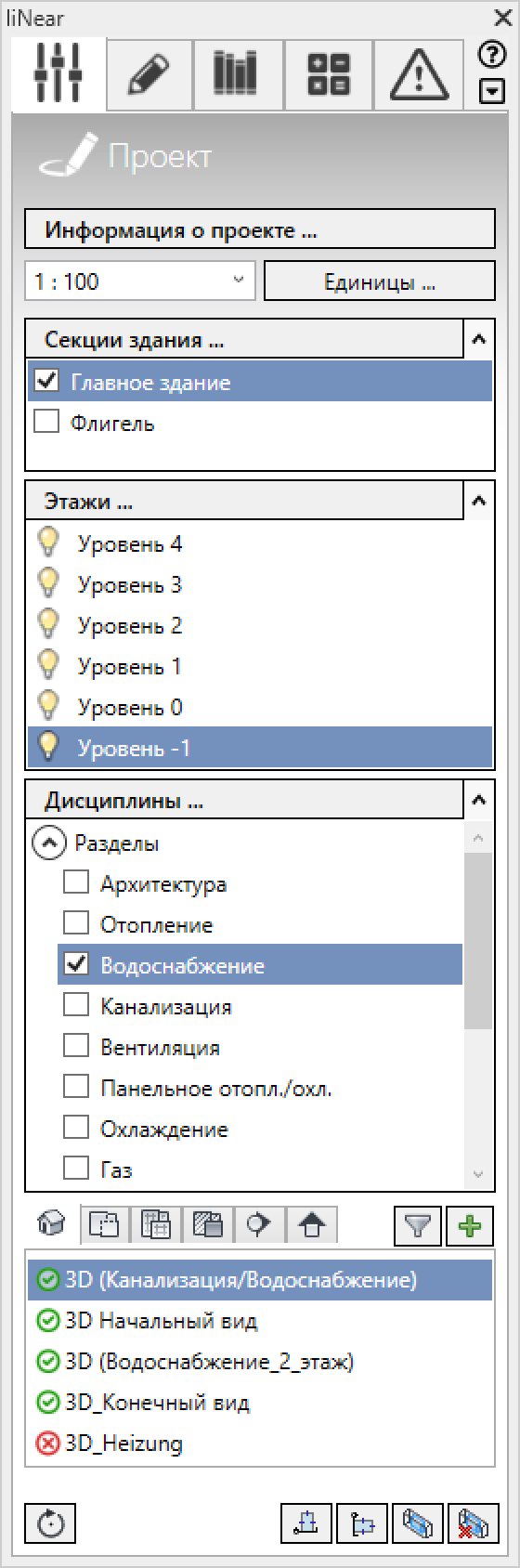

Управление видами
Важным аспектом организации модели является управление видами. Вид в Revit отображает определённую часть модели особым образом (план этажа, план потолка, 3D-вид, разрез и т. д.) в зависимости от уровня, дисциплины, стадии проектирования, секции здания и т. д.

Нет смысла создавать всё заново вручную для множества различных видов, которые необходимы в модели Revit. Поэтому Revit предлагает возможность создания шаблонов видов, которые уже имеют определённые предустановки. Сама по себе идея, конечно, хорошая, если бы только шаблоны не были такими негибкими. Например, если вы включили изоляцию трубы в шаблоне, будет сложно отключить её в отдельном виде. Это всего лишь один из многих примеров, которые приводят к огромному количеству шаблонов и, на наш взгляд, это нецелесообразно.

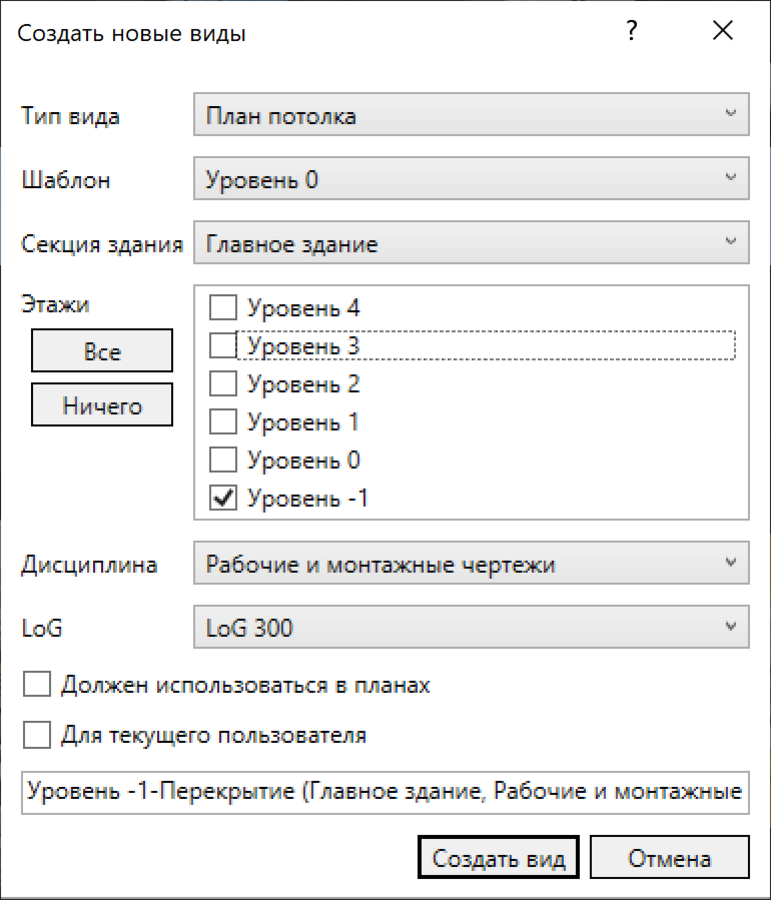

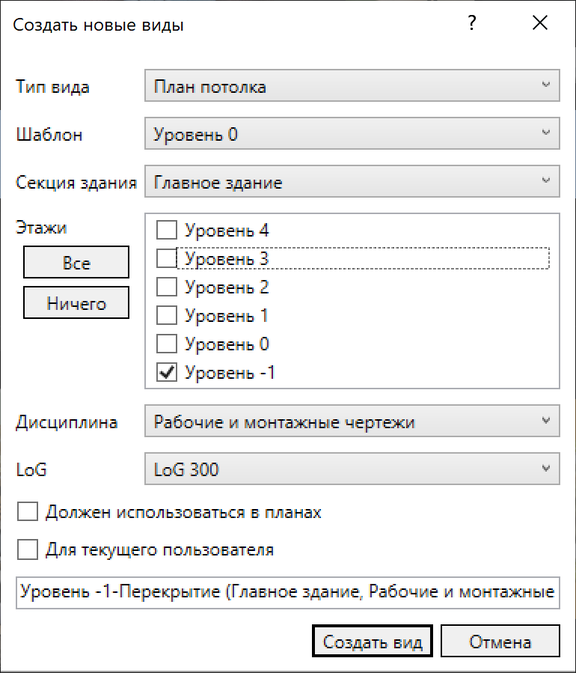

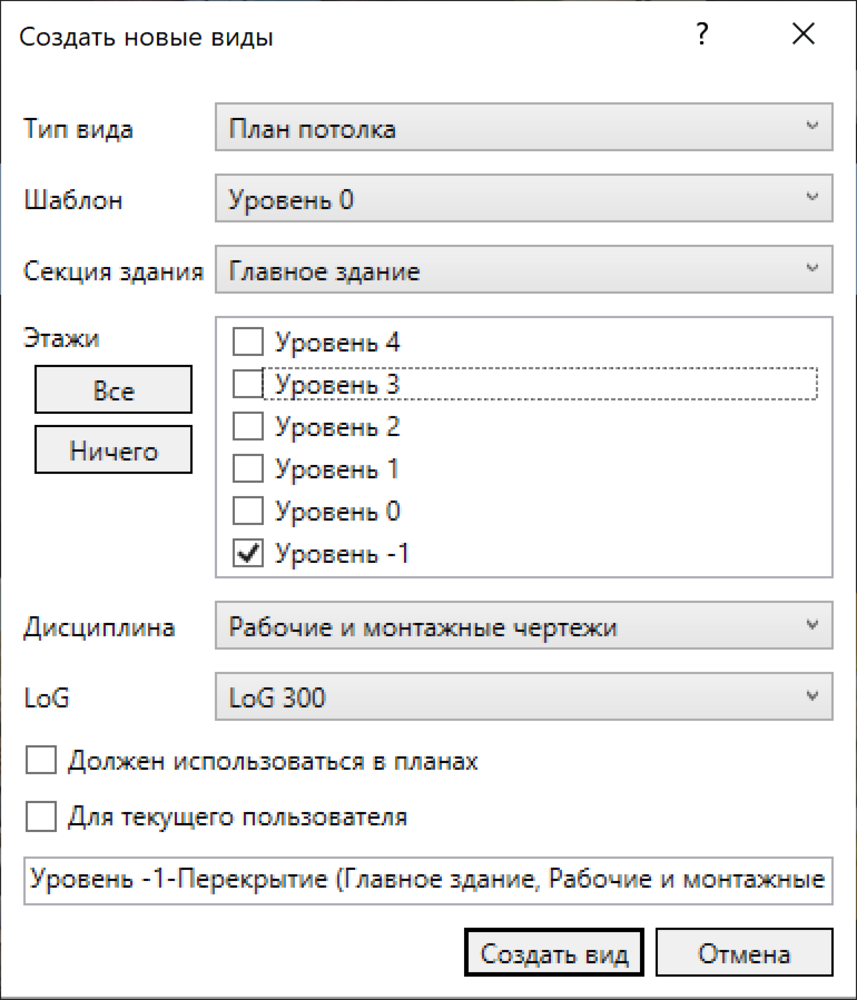

Следующий момент – это создание новых планов этажей или планов потолков. Любой, кто хоть однажды делал это в Revit, знает, что стоит за созданием планов для многих этажей в различных дисциплинах.

И наконец, что не менее важно, выбор подходящего вида. Как организовать дерево видов? Какие параметры прикрепляют к видам, чтобы их можно было группировать и сортировать? Сколько уровней папок мне нужно в дереве видов? Выполнение ряда задач ещё может быть допустимо при проектировании зданий малого или среднего размера, но что делать, если речь идёт о больницах или офисных зданиях с несколькими крупными секциями здания, разной высотой этажей и т. д.? Все эти задачи берёт на себя инструмент Управление видами в Desktop.

Используйте ...

  • минимально необходимый набор гибких шаблонов вида;
  • управление видимостью посредством отображения и скрытия уровней, дисциплин, систем и отдельных деталей, таких как изоляция труб, одним щелчком мыши;
  • гибкие шаблоны проектов, в которых всё загружается точно в срок;
  • автоматическое присвоение имён видам (опционально);
  • создание видов для нескольких этажей за один рабочий шаг;
  • создание персонализированных видов для вашей работы в режиме «Совместная работа» (например, для фильтровки всех других видов);
  • наглядное дерево видов – на выбор всегда предлагаются соответствующие виды в зависимости от секции здания, этажа, дисциплины и типа вида;
  • разделение рабочих видов и видов, которые предназначены для использования на листах;
  • удобное создание рабочих разрезов в быстром доступе;
  • простое включение и выключение целых этажей, в том числе в 3D-виде;
  • перенос свойств вида на любое количество других видов.

Подводя итог, можно сказать, что вам не нужно беспокоиться о видах. Всё очень просто.

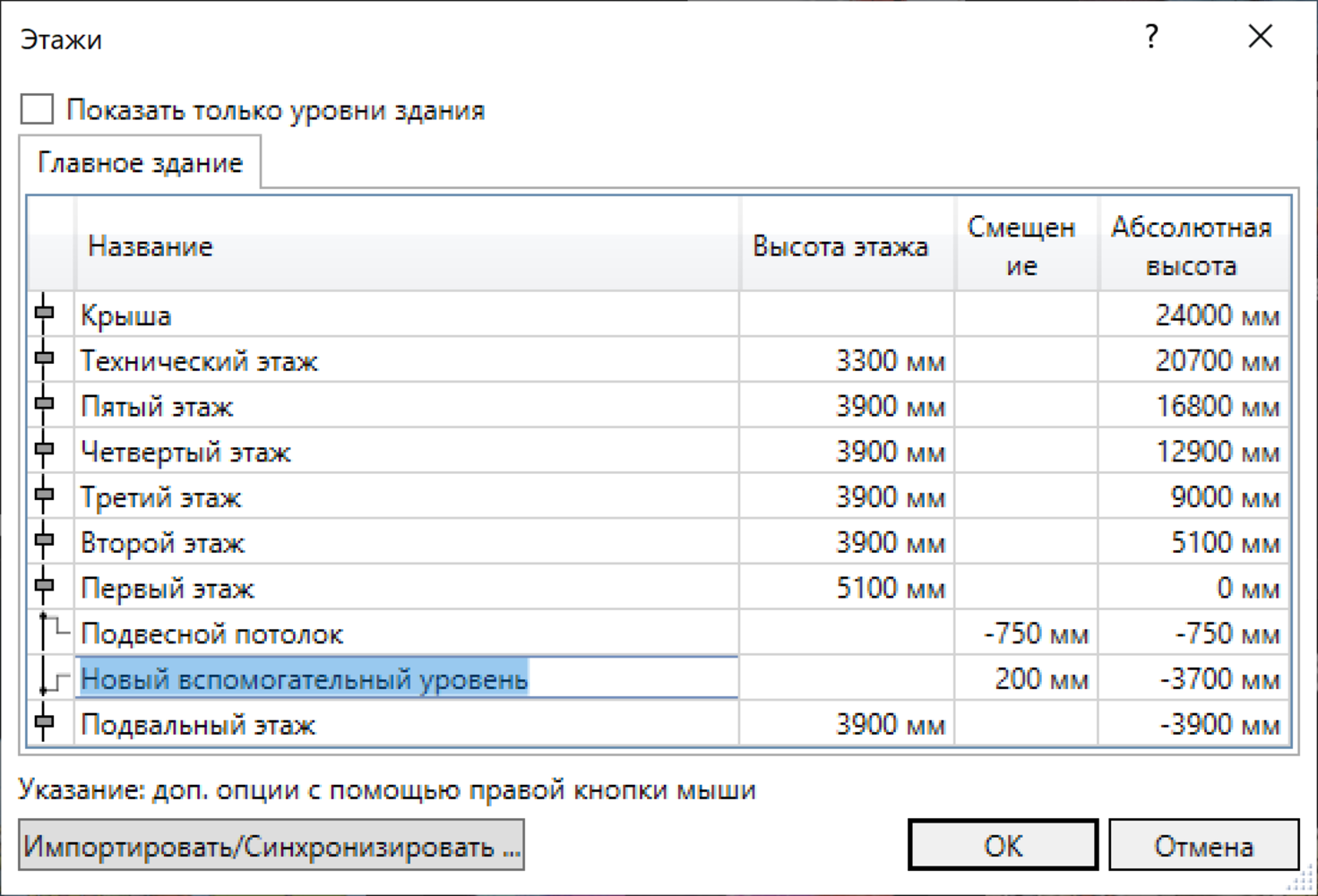

Таблицы этажей
Модели зданий Revit используют уровни в качестве основы для всех компонентов, которые относятся к зданию. При этом уровни могут иметь значение этажей, а также могут быть простыми вспомогательными уровнями, например, для высоты чистового пола или для подвесных потолков. Обеспечение обзора в данном случае – в особенности секций здания с различной структурой этажей – часто представляет собой проблему. Диалоговое окно этажей в Desktop позволяет создать сводную таблицу этажей и сохранить её в ходе проекта.

Используйте ...

  • автоматический перенос уровней, определённых архитектором, в вашу модель инженерных систем;
  • инструмент управления изменениями для получения сведений о внесённых архитектором коррективах для своевременного реагирования на них;
  • логическое разделение вспомогательных уровней и уровней этажей;
  • управление вспомогательными уровнями по отношению к уровням этажей (например, FFB: +150, UKD: -200);
  • возможность разделения модели, например, на секции здания (соответствующая таблица этажей для каждой секции здания);
  • таблицы этажей в качестве информационного центра для управления видами и определения конструктивной высоты.

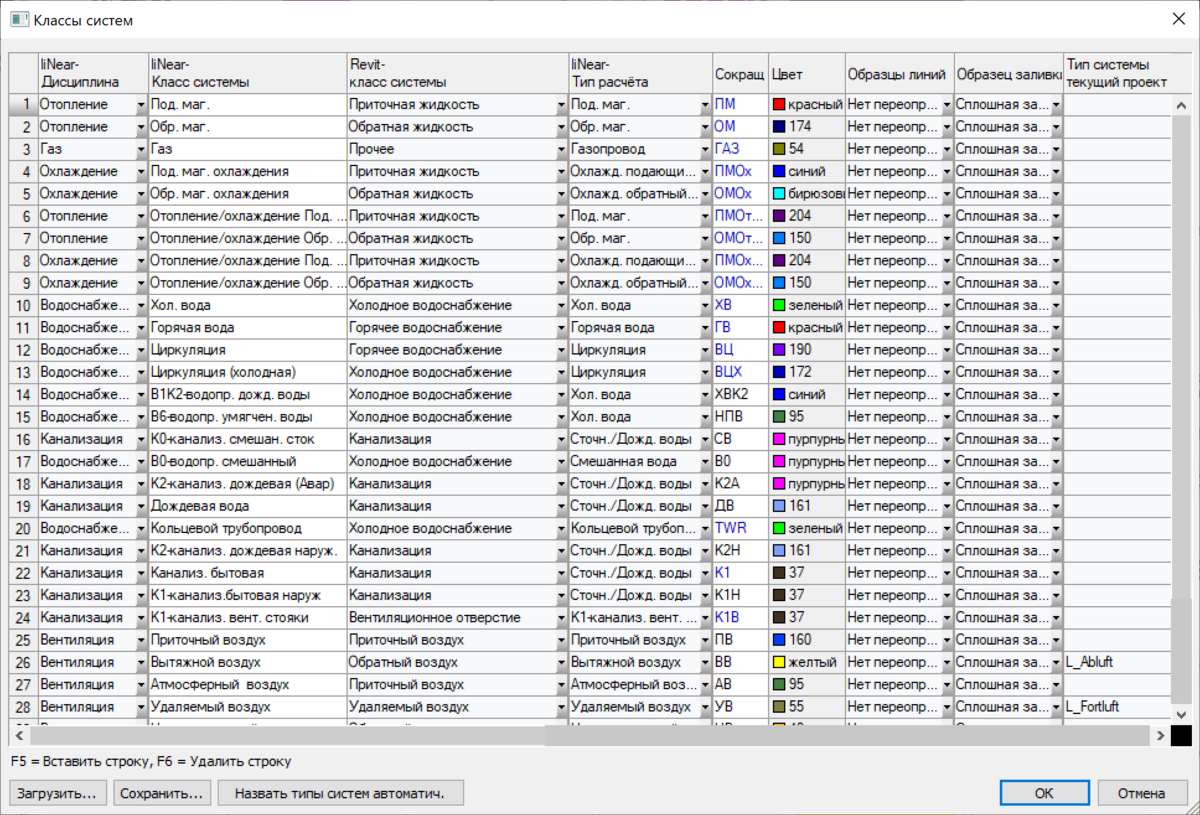

Дисциплины и системы
Структура модели инженерных систем включает в себя присвоение всех элементов дисциплинам (разделам) и системам (типам систем).

Revit обеспечивает классификацию элементов и соединений, но данной классификации часто бывает недостаточно для инженерных систем.

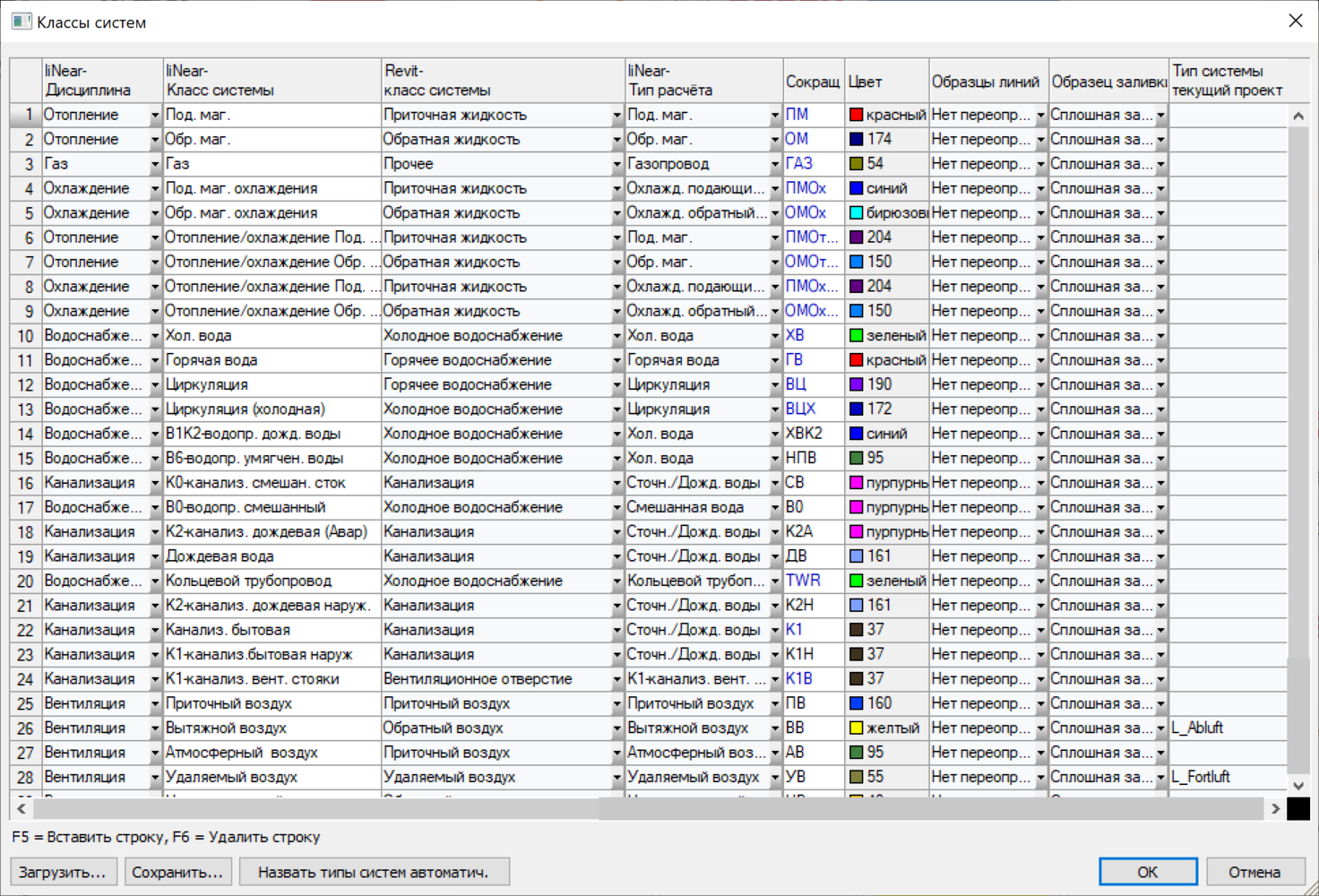

Desktop позволяет точно классифицировать компоненты инженерных систем с помощью собственного инструмента управления дисциплинами и системами.

Используйте ...

  • возможность создания собственных систем;
  • присвоение этих систем специально созданным дисциплинам;
  • подбор существующих систем и определение цветов, имён, толщины штрихов и видимости;
  • интуитивно понятные системы при проектировании трубопроводов и трасс;
  • дисциплины для выбора соответствующих инструментов;
  • дисциплины для организации ваших видов.

Структурированная таким образом модель инженерных систем важна не только для управления видами. Программы анализа и обмен данными с другими участниками проектирования также выигрывают от этого.


Зонирование
Группировка помещений по зонам используется, в частности, для определения заданных температур для отопления или охлаждения.

В Revit уже есть базовая функция для зонирования. Диалоговое окно зонирования в Desktop дополняет данную функцию, обеспечивая оптимальное управление и наглядность.

Используйте ...

  • функцию перетаскивания для разделения помещений на зоны;
  • шаблоны для часто используемых типов зон;
  • наглядное представление группировок с привязкой к этажам или без неё;
  • визуализацию помещений и зон в модели для быстрого обзора.

Передача помещений в пространства
Для бесперебойного рабочего процесса в BIM и архитектору, и проектировщику инженерных систем требуется «собственное помещение» для хранения специфической информации. При создании пространств имеет смысл сначала передать такие данные, как имя и номер помещения архитектора. Однако проектировщику инженерных систем, как правило, требуются дополнительные «помещения», например в зонах шахт. Для этих задач Desktop предлагает широкий спектр возможностей.

Используйте ...

  • индивидуальное или полностью автоматическое создание пространств;
  • возможность выбрать, какие данные будут приняты архитектором;
  • возможность размещения пространств в шахтах.

Создание модели на основе 2D-архитектуры
У вас нет 3D-модели архитектора, но вы хотели бы воспользоваться преимуществами проектирования на основе модели?

Используйте функции для архитектуры LINEARDesktop, чтобы создать свою собственную 3D-модель на основе 2D-планов.

Используйте ...

  • простые функции для «срисовки» стен, окон, дверей и потолков;
  •  быстрое построение модели за счёт комбинации «2D-размеров» и заданной высоты компонентов.

Семейства для построения модели

Ядром модели здания являются компоненты. В Revit компоненты называются «семействами», так как они часто являются параметрическими и представляют собой не один компонент, а целое семейство компонентов. Требования к семействам возрастают по мере увеличения опыта пользователей и расширения стандартизации. Поэтому крайне важно использовать качественные семейства, соответствующие уровню развития техники.

LINEAR Desktop предоставляет высококачественные семейства (нейтральные и от производителей), а также удобные функции для управления и использования семейств.

Используйте ...

  • нейтральные параметрические семейства для проектирования;

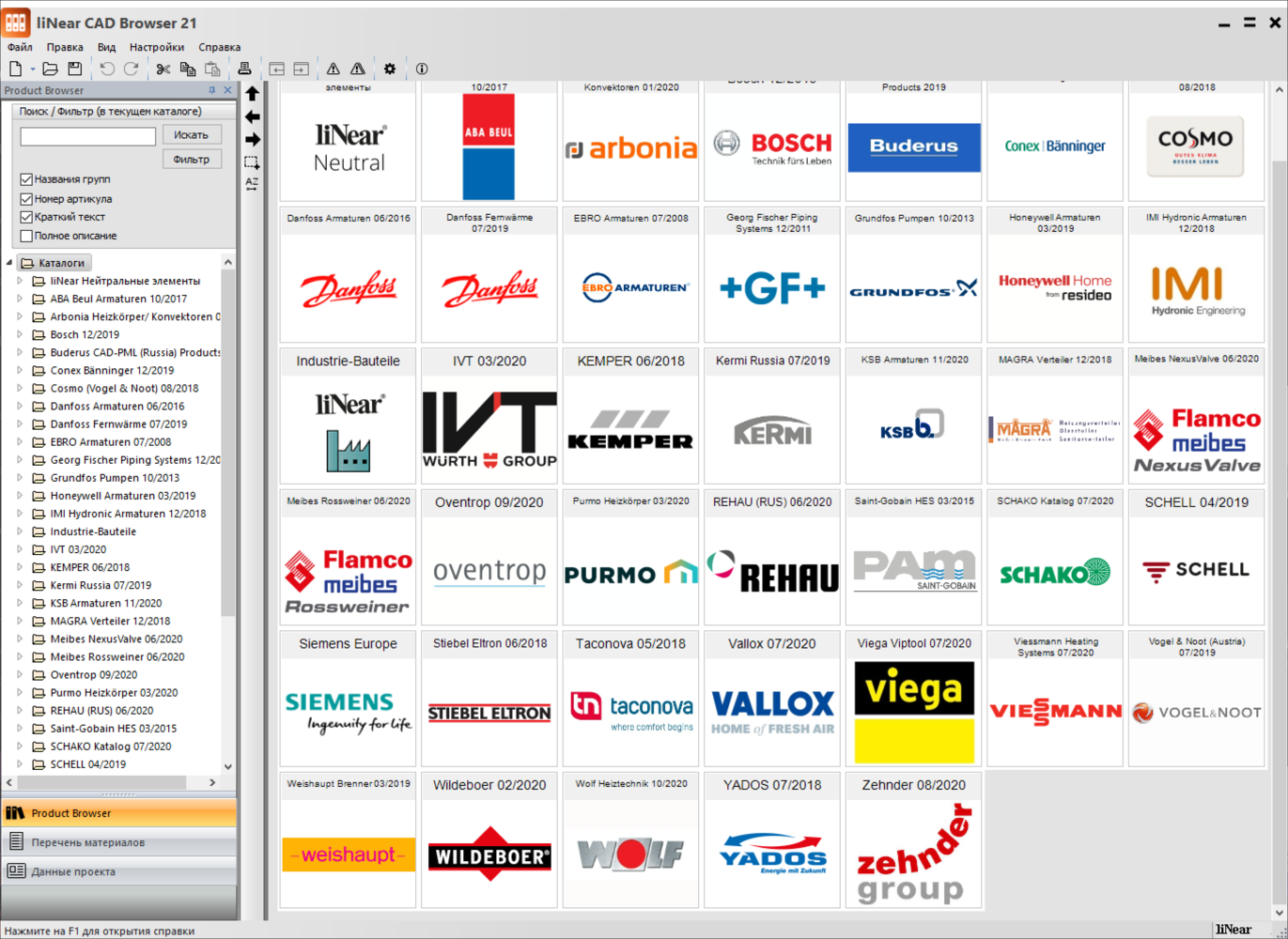

  • полные и актуальные каталоги наших промышленных партнёров для проектирования с компонентами конкретных производителей;
  • семейства, создаваемые в процессе проектирования с нашими модулями;
  • собственные семейства или семейства от сторонних поставщиков благодаря полной интеграции в библиотеку Desktop;
  • конфигураторы для распределительных коллекторов, резервуаров, панельного отопления/охлаждения, радиаторов, станций для поквартирной разводки для создания индивидуальных семейств;
  • интеллектуальные функции размещения для быстрого и беспроблемного внедрения элементов в вашу модель («Разместить на сетке», «Заменить по отдельности», «Заменить все» и другие функции).

Инструменты для структуры модели

Команда для черчения труб/Каналов
Трубопроводы, воздуховоды и кабельные трассы организованы в Revit иначе, чем другие элементы. Они определяются в виде сочетания набора семейств (тип трубы/канала + фитинги/фасонные части) с соответствующим набором «строительных правил» (настройки трассировки). С помощью LINEAR Desktop такие классы труб/каналов загружаются только тогда, когда они используются. Следовательно, вам больше не требуется сохранять классы труб в файлах шаблонов. Кроме того, функция напрямую взаимодействует с управлением этажами. Вы можете быстро и легко выбрать высоту расположения трубопровода (например, «100 мм НКП», исходя из выбранного этажа).

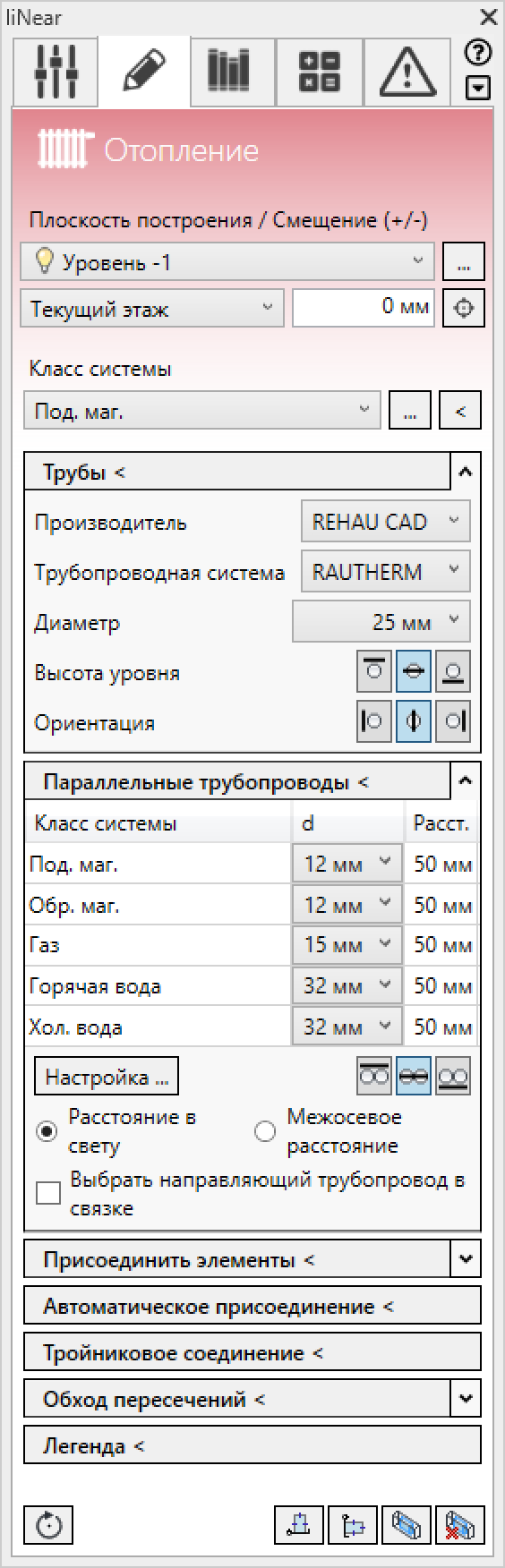

Параллельные трубопроводы (трасса)
Функция «Параллельные трубопроводы» является идеальным дополнением функции «Начертить трубы/каналы» для построения сети трубопроводов или трасс.

Используйте ...

  • заданные значения расстояний в свету или осевые расстояния между трубопроводами/каналами;
  • многократные определения трасс трубопроводов различных дисциплин и классов систем;
  • трубы от производителей, материалы труб и размеры в конфигурации;
  • предварительные настройки для изоляционных материалов и для толщины изоляции.

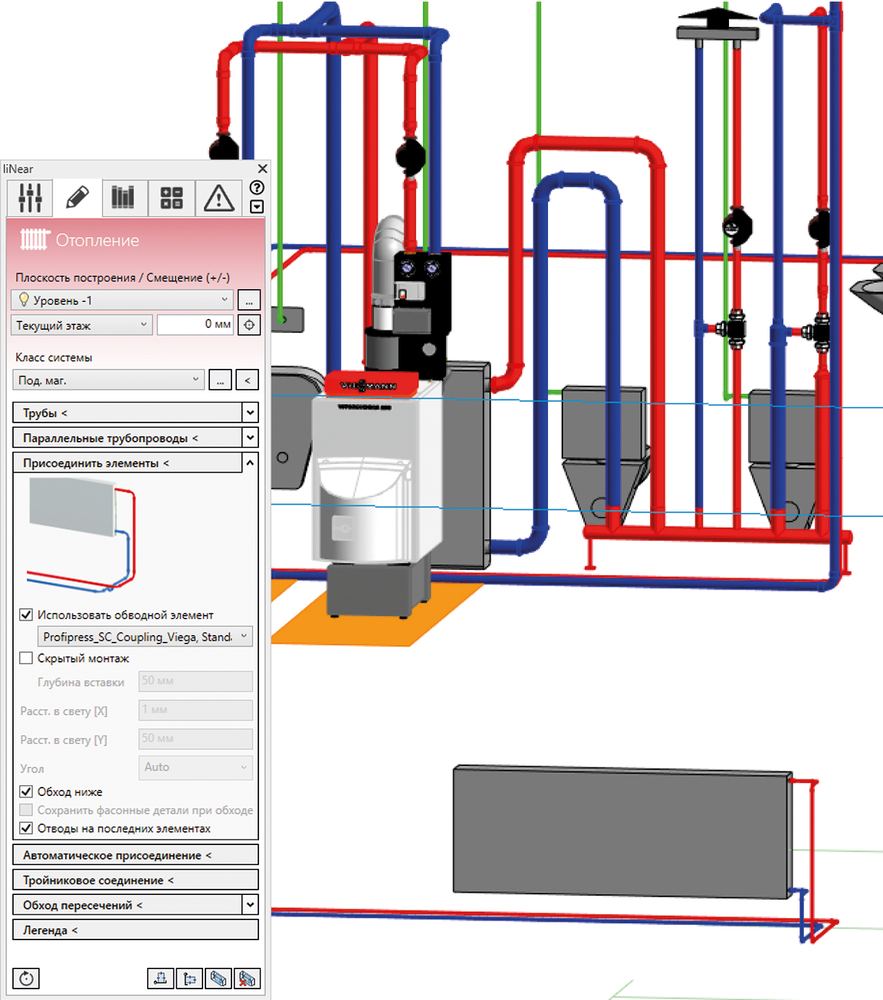

Функция «Присоединить элементы»
Любой, кто когда-либо подключал радиатор или унитаз с напорной трубой к распределительным или сборным трубопроводам в Revit, высоко оценит функцию «Присоединить элементы». Команда предлагает самые разные варианты подключения.

Используйте ...

  • подключение пропускных отверстий, включая автоматическую интеграцию вставных деталей в соединительный трубопровод (например, шумоглушители или дроссельные клапаны);
  • присоединение элементов к трубам для холодной и горячей воды посредством настенных водорозеток или с помощью тройника в качестве альтернативы;
  • учёт уклона трубы при подключении санитарных приборов;
  • функцию обхода пересечений для предотвращения столкновений при подключении отопительных приборов открытого или скрытого монтажа;
  • одновременное присоединение нескольких элементов за один рабочий шаг;
  • автоматическое размещение отвода на последнем элементе ветви трубопровода (опционально).

Функция «Соединить»
Стандартные соединения двух концов труб могут быть созданы с помощью встроенных инструментов Revit. Однако функция соединения Desktop более гибкая, особенно в ситуациях, когда существует более одного решения. Desktop анализирует ситуацию и предлагает вам рациональные варианты на выбор.

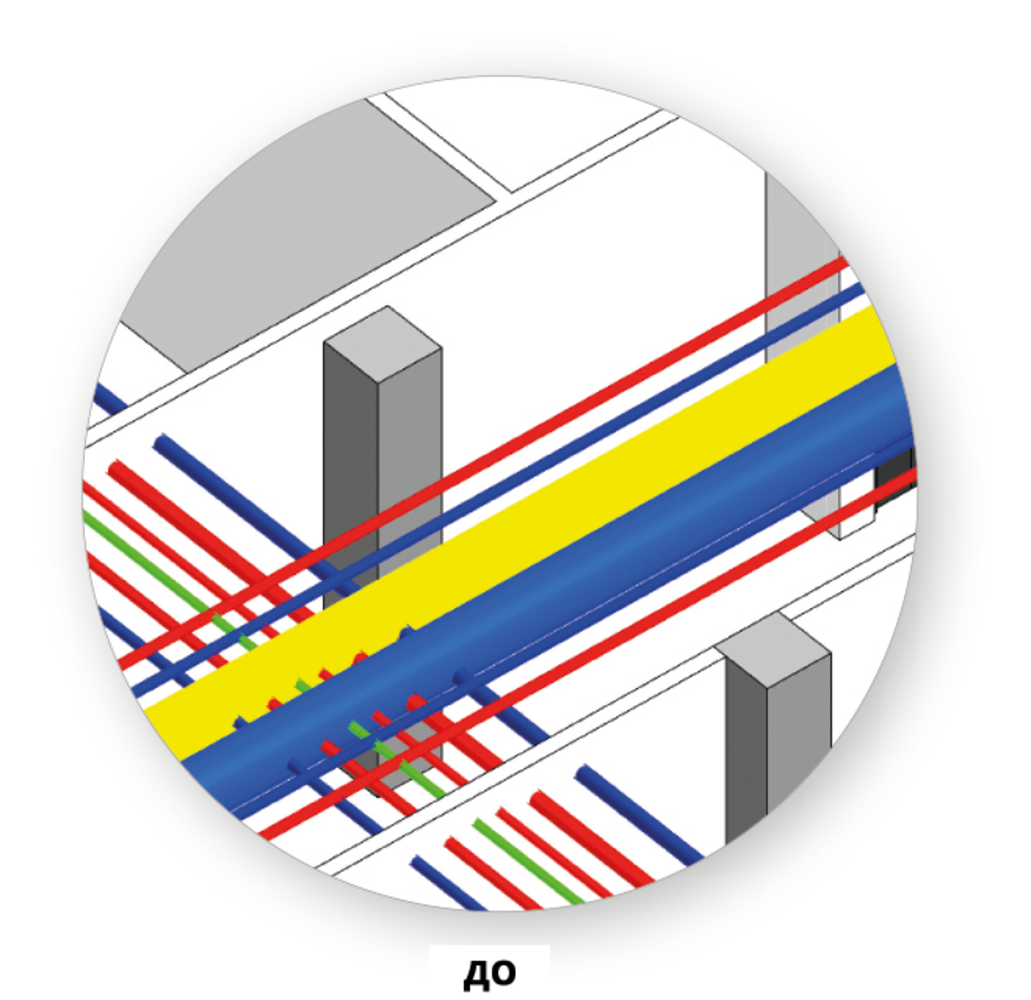

Рис. 10: Автоматическое устранение коллизий посредством обхода пересечений

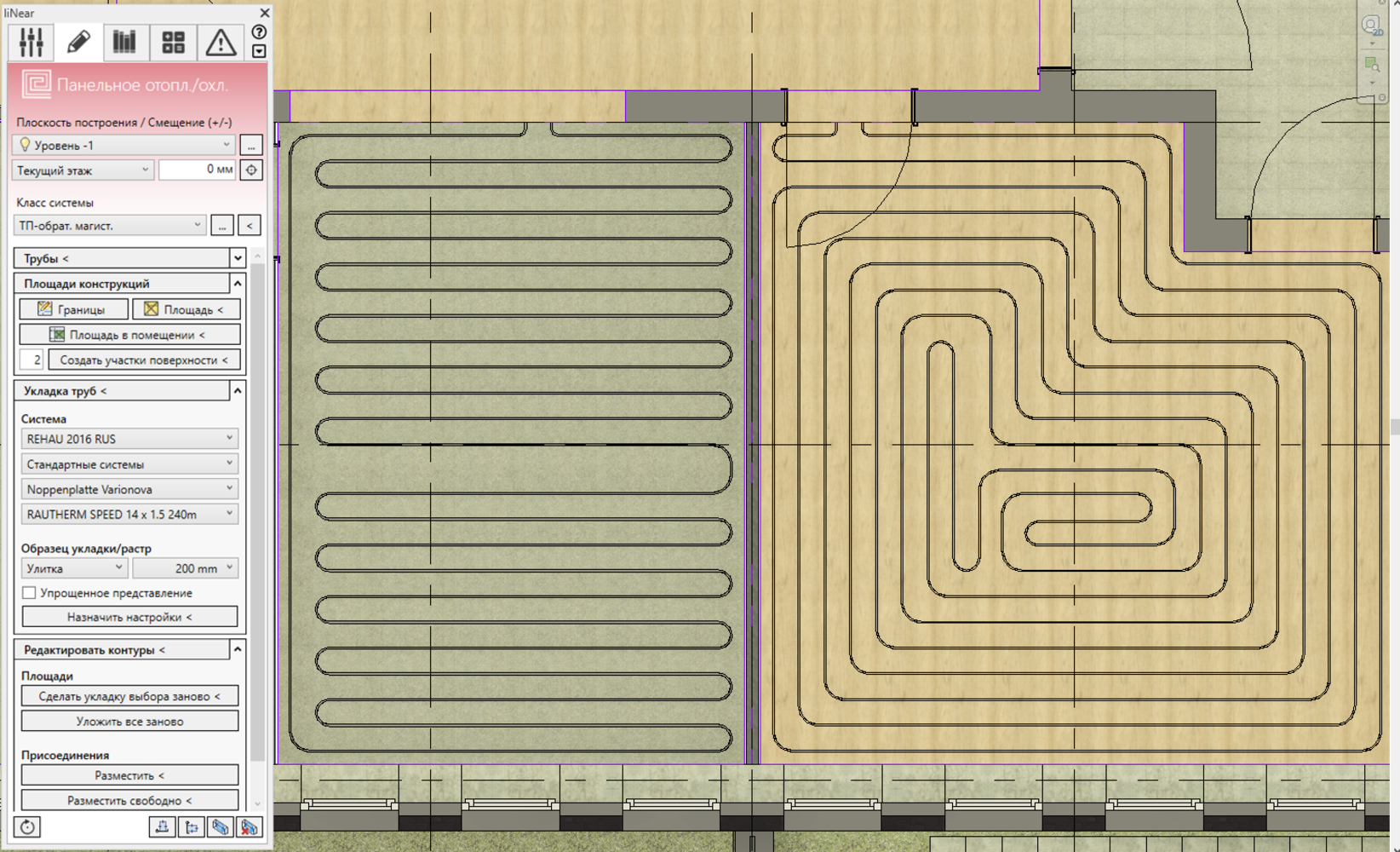

Дисциплина «Панельное отопление/охлаждение»
Одним из самых сложных моментов для концепции параметрического моделирования является высокая степень индивидуализации при моделировании панельного отопления и охлаждения. В здании вряд ли найдётся два помещения, в которых действительно можно было бы использовать одинаковые контуры. Исключение составляют в лучшем случае полностью идентичные этажи.

Для решения этой задачи предназначена наша дисциплина «Панельное отопление/охлаждение».

Используйте ...

  • автоматическую укладку в помещениях любой формы;
  • выбор вариантов разделения контуров;
  • наборы данных ведущих производителей систем панельного отопления и охлаждения;
  • выбор различных уровней детализации: либо только контуры с присоединениями, либо точная укладка труб в виде улитки или меандра;
  • корректировку положения присоединения контуров одним щелчком мыши;
  • подключение контуров к распределительному коллектору через подводящие трубопроводы;
  • двунаправленное соединение для расчёта систем панельного отопления в liNear Building. Панельные системы, рассчитанные в LINEAR Building, могут быть размещены непосредственно в модели, а системы, сконструированные в модели, также могут быть рассчитаны и гидравлически сбалансированы непосредственно в LINEAR Building.

Инструменты для координации

Координация процесса проектирования всех разделов проекта очень важна, и не только ввиду внедрения методологии BIM. С ростом дигитализации осуществлять координацию стало намного проще, но для этого недостаточно просто обмениваться цифровыми моделями. Для отображения процессов координации на практике требуются специальные инструменты.

    Проектирование штроб и проёмов
    Вряд ли какая-либо задача проектирования требует большей координации, чем проектирование штроб и проёмов. Влияя на статику, внешний вид и функциональность, все участники проектирования должны иметь так называемое «право голоса». Для того чтобы интегрировать ваше проектирование в этот процесс, мы предлагаем вам соответствующие инструменты.

    Используйте ...

    • проверку на столкновения liNear для определения всех пересечений с архитектурой между отдельными или несколькими дисциплинами;
    • ручное или автоматическое размещение предложений или заполнителей для штроб и проёмов на основе проверки на столкновения (так называемые PfVs – «Provision for Voids»);
    • объединение отдельных проёмов на основе правил или последующую ручную компоновку;
    • автоматически генерируемые тексты надписей с привязкой к архитектуре;
    • передачу ваших предложений по проёмам (PfV) для проверки и дальнейшей обработки в формате IFC и/или BCF;
    • координацию утверждения проёмов и запросов на изменение от участников проектирования с вашим текущим проектом.

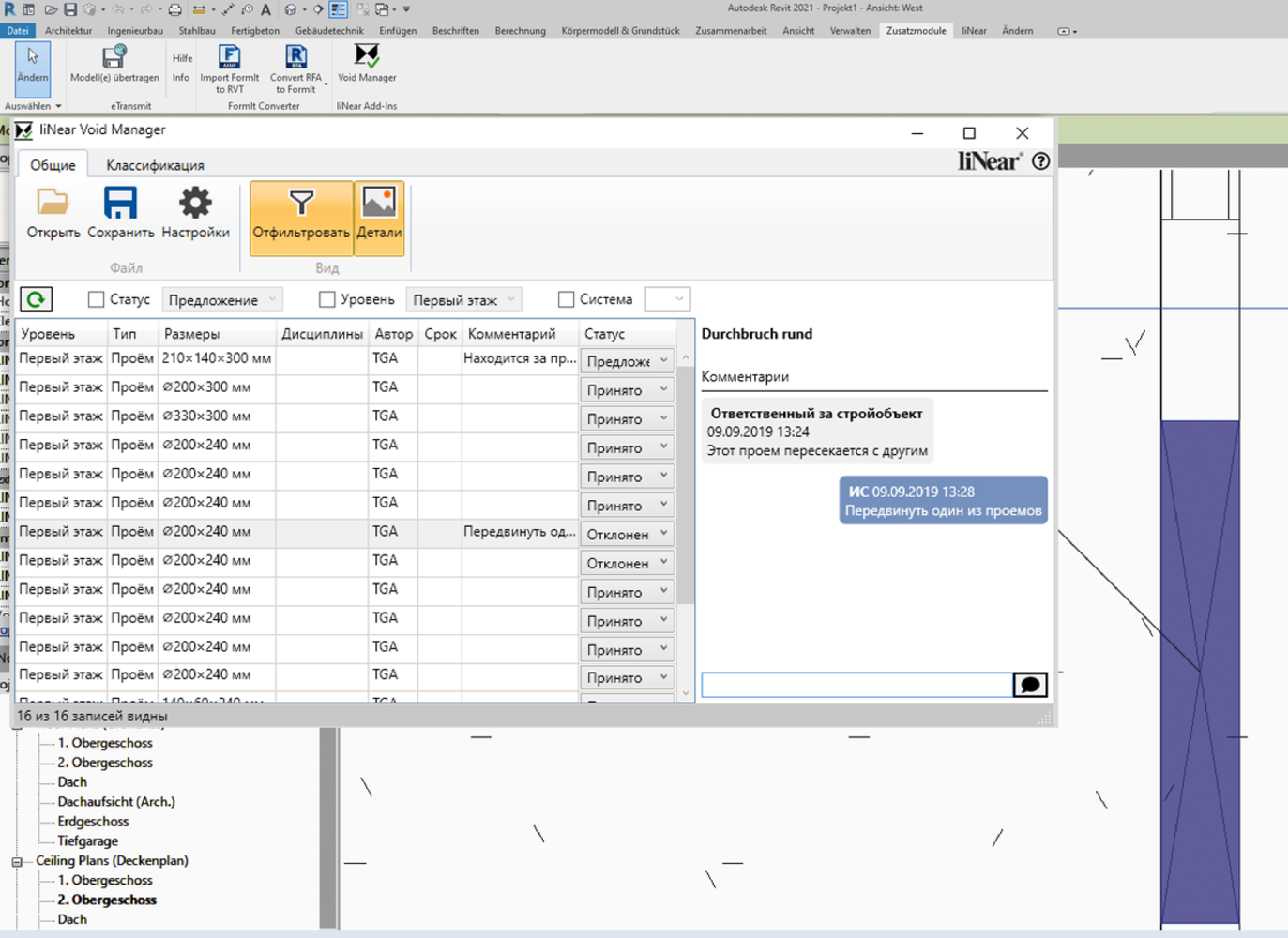

    LINEAR Void Manager – бесплатное ПО для архитекторов/инженеров-конструкторов
    Чтобы сделать координацию проектирования штроб и проёмов максимально простой и удобной, мы предоставляем вам и вашим партнёрам по проекту бесплатную программу-надстройку Revit – LINEAR Void Manager.

    Используйте ...

    • файл BCF, сгенерированный в LINEAR Desktop, для проверки, утверждения и дальнейшего редактирования всех проёмов;
    • функции навигации liNear Void Manager для просмотра каждого предложения, с тем чтобы либо принять его, либо отклонить, при необходимости с комментарием;
    • автоматическое преобразование принятых предложений по проёмам (PfVs) в «реальные» проёмы в архитектурной модели;
    • возможность заблокировать или одобрить элементы (например, стены) и, таким образом, принять все содержащиеся предложения;
    • обратную связь с автором или другими участниками проекта через BCF и IFC.

    Управление отчётами и задачами

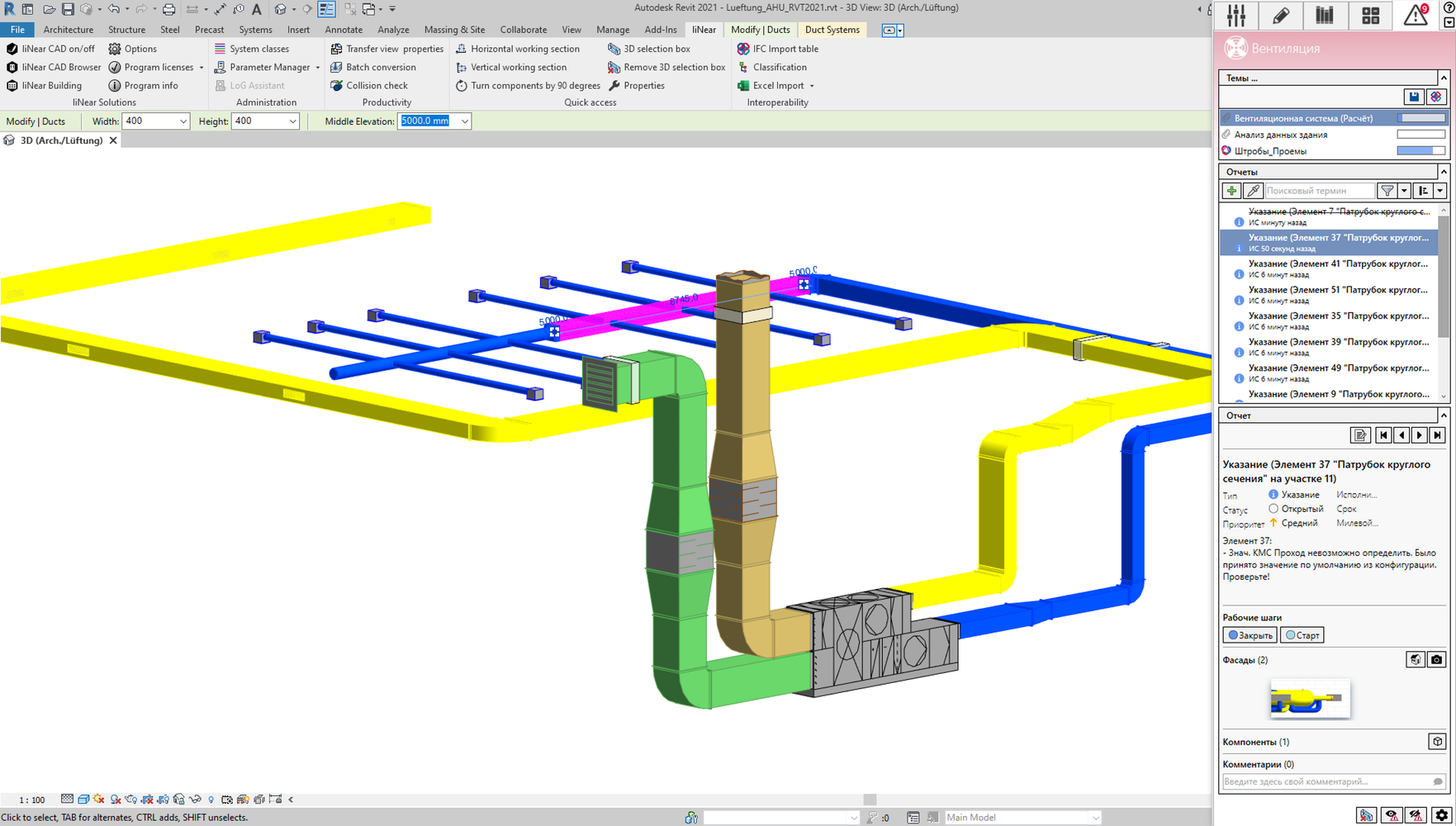

    «Отчёты и задачи» являются центральным местом для управления всеми отчётами и задачами, возникающими в процессе проектирования.

    Используйте ...

    • упорядоченный обзор всех задач и отчётов, созданных автоматически (например, из расчётов трубопроводной сети) или вручную;
    • отображение состояния каждой задачи для контроля процесса обработки;
    • навигацию по «месту события» двойным щелчком мыши и отображение всех задействованных компонентов;
    • возможность детализации задач с помощью скриншотов, фотографий и других описаний;
    • «функцию чата» для координации с другими участниками проекта непосредственно в рамках задачи.

    Инструмент классификации
    С помощью нового инструмента классификации у вас есть возможность структурировать содержимое модели на основе различных аспектов и реализовать единые стандарты классификации для всего проекта.

    Используйте ...

    • назначение классов в соответствии с IFC 4.1 и IFC 2x3 для оптимального экспорта IFC;
    • назначение групп затрат компонентам (DIN 276, ÖNORM B1801-1, SN 506 511);
    • возможность добавления других систем классификации.

    Рабочие и монтажные чертежи

    Первоначальная концепция Revit – параметрическое проектирование целого здания – никогда не предусматривала проектирование до мельчайших деталей. По соображениям производительности, а также для того, чтобы инструменты для моделирования оставались «простыми», детализация, необходимая для рабочих и монтажных чертежей, не была предусмотрена. Так, например, концепция технологии соединения (фланцы, резьбовые соединения, разъёмы и т. д.) не была реализована.

    Чтобы использовать Revit в качестве полноценного инструмента для проектирования, хотелось бы иметь возможность использовать его также для рабочих и монтажных чертежей. С сегодняшней точки зрения это вполне возможно, так как сейчас существуют технологии, которые просты в применении и не приводят к потери производительности. Они также являются составной частью LINEARDesktop.

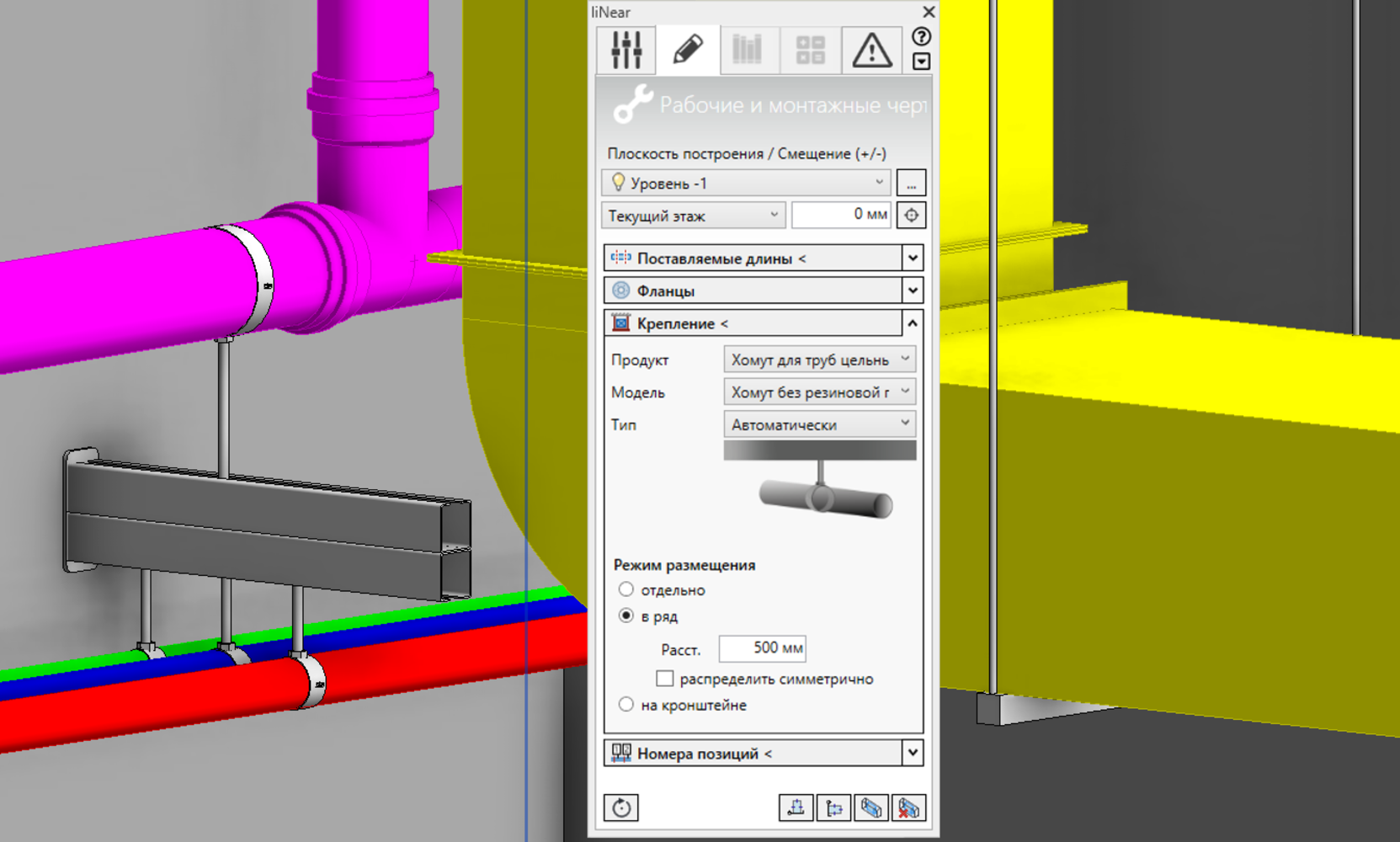

    Крепления
    В процессе проектирования не стоит пренебрегать задачей по проектированию креплений, ведь сама по себе она не требует больших затрат. Выполните эту задачу с помощью наших простых инструментов.

    Используйте ...

    • размещение хомутов, кронштейнов и других креплений для воздуховодов или электротрасс;
    • автоматическое определение различных типов и размеров или же выполните это вручную;
    • режимы размещения «отдельно», «в ряд» или «на кронштейне»;
    • генерацию подробных спецификаций креплений.

    Поставляемые длины
    Разделение воздуховодов на поставляемые длины требуется выполнить до момента заказа материалов, необходимых для монтажа.

    Используйте ...

    • автоматическое разделение выбранных трубопроводов на определённые отрезки;
    • логическую схему программы, которая также позволяет удлинить фасонную деталь, чтобы избежать остатков;
    • присвоение уже существующих решёток воздуховодов заново созданным частям воздуховода.

    Присвоение номеров позиций
    Важной задачей для процесса заказа является присвоение номеров позиций. В этом вам поможет Desktop.

    Используйте ...

    • автоматическое присвоение последовательных номеров позиций для выбранных участков или целых систем;
    • различные режимы выбора и определите начало нумерации в зависимости от режима;
    • возможность присвоения одинаковых номеров идентичным элементам;
    • собственные префиксы для создания различных диапазонов номеров.

    Черчение фланцев

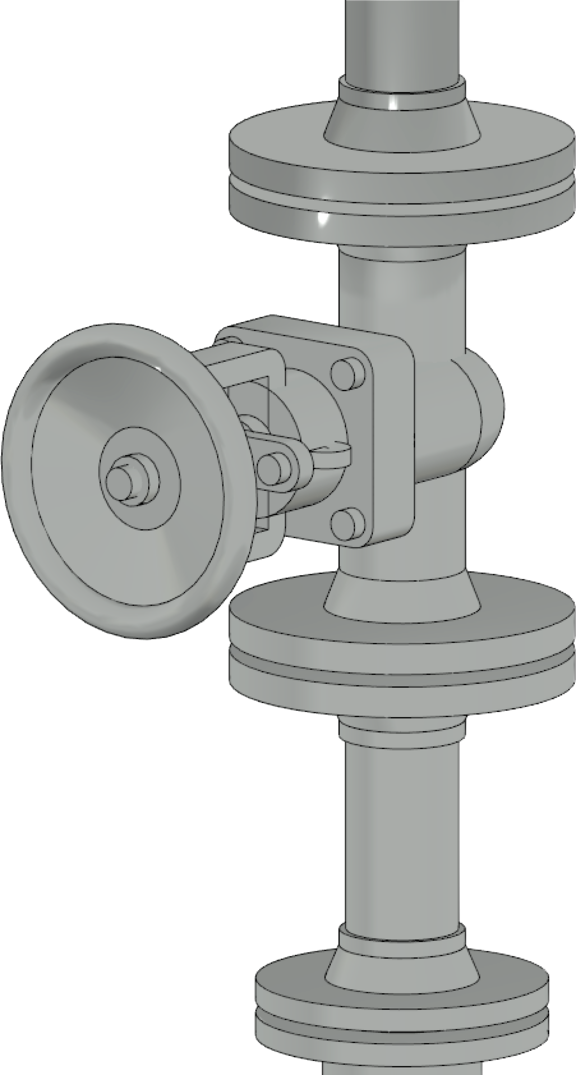

    Отсутствие логики в Revit для технологии соединения приводит к тому, что необходимо изрядно потрудиться, чтобы установить фланцы в трубопроводы.

    Используйте ...

    • установку фланцевых соединений с соответствующим контрфланцем непосредственно в трубопровод (рис. 15);
    • автоматическую установку фланцев в местах, где они отсутствуют;
    • генерацию подробных спецификаций.

    Заключение

    LINEAR Desktop с его множеством функций, ориентированных на рабочий процесс, является примером того, как из такого продукта, как Revit, который служит в качестве общей платформы для разработки параметрических моделей, можно создать идеальное решение, ориентированное на потребности инженерных систем.

    В отличие от других наборов инструментов Desktop идеально подходит для быстрого ознакомления с расширяемым комплексным решением. Модели, созданные с помощью Desktop, можно использовать в качестве основы для анализа здания в ходе дальнейшего проектирования. Все инженерные системы зданий служат основой для расчётов liNear, включая изменение размеров.

    Таким образом, Desktop – это ядро семейства продуктов LINEAR и незаменимый инструмент для каждого проектировщика инженерных систем.
