Co zmieniła firma Autodesk – i dlaczego?
Już od wersji Revit 2022 istnieją tak zwane strefy systemowe, które mają własny system typów. W Revit 2027 całkowicie zastępują one klasyczne strefy.
Jeśli otworzymy projekt z Revit 2026 lub starszej wersji w Revit 2027, Revit automatycznie przekonwertuje istniejące strefy HVAC na nowy typ elementu o tej samej nazwie, który wewnętrznie opiera się na strefach systemowych. To, co brzmi jak płynna migracja, po bliższym przyjrzeniu się okazuje się być kołem ratunkowym dla istniejących danych, ale nie stanowi trwałego rozwiązania na przyszłość.
Cztery trudności związane ze strefami w Revit 2027
1. Strefy HVAC to model wycofywany
Stref HVAC nie można tworzyć od nowa ani za pomocą interfejsu użytkownika, ani za pomocą interfejsu programistycznego – można jedynie edytować przekonwertowane, już istniejące strefy. Kto więc projektuje w Revit 2027 od podstaw, nie ma szans na wykorzystanie stref HVAC. Od samego początku są one tworzone jako rozwiązanie przejściowe.
2. Pomieszczenia MEP mogą znajdować się w kilku strefach tego samego typu
Pomieszczenie MEP może być jednocześnie przypisane do kilku stref systemowych tego samego typu. Brzmi to elastycznie, ale w praktyce prowadzi do niejednoznacznych sytuacji i sprawia, że dokładna analiza jest prawie niemożliwa.
3. Temperatury są parametrami typu – a nie parametrami instancji
Do tej pory temperatury zadane można było wprowadzać bezpośrednio w egzemplarzu strefy. W strefach systemowych wartości graniczne ogrzewania i chłodzenia są parametrami typu. Oznacza to, że dla każdej kombinacji temperatur potrzebny jest osobny typ. Podczas konwersji Revit generuje odpowiednią liczbę typów (strefa HVAC 1, strefa HVAC 2, … strefa HVAC N) – w zależności od tego, ile różnych profili temperaturowych występowało w projekcie.
4. Strefy są zależne od poziomu – co utrudnia edycję
Strefy HVAC i strefy generyczne są powiązane z konkretną warstwą. Podczas konwersji przyporządkowania stref MEP do pomieszczeń są co prawda przenoszone w stosunku 1:1, ale podczas późniejszej edycji obowiązuje zasada: strefa akceptuje tylko pomieszczenia MEP na tej samej warstwie. Można więc przejąć istniejące przyporządkowania, ale trudno je elastycznie dostosować – na przykład w przypadku stref obejmujących kilka kondygnacji.
Nasz wniosek: nie możemy tego tak wykorzystać
Niestety, nowy system stref nie spełnia żadnego z wymagań, jakie dotychczas stawialiśmy strefom. Dlatego zadaliśmy sobie pytanie: co właściwie chcieliśmy osiągnąć dzięki strefom – i jak możemy to osiągnąć w inny sposób?
W czym strefy były dobre: szybkie przypisywanie tych samych atrybutów do grupy pomieszczeń MEP – w tym temperatur i innych parametrów właściwych dla programu Revit.
Co to teraz zastępuje: listy kluczy. Od wersji Revit 2022 są one znacznie wydajniejsze niż wcześniej i doskonale nadają się do systematycznego definiowania, oprócz temperatur, również innych parametrów typowych dla typów pomieszczeń oraz do przypisywania ich zbiorczo do pomieszczeń za pomocą przypisania kluczy. Wcześniej byłoby to mało przydatne z powodu braku obsługi parametrów współdzielonych – dziś jest to lepsze rozwiązanie.
Co się stanie, gdy otworzę projekt istniejący w Revit 2027?

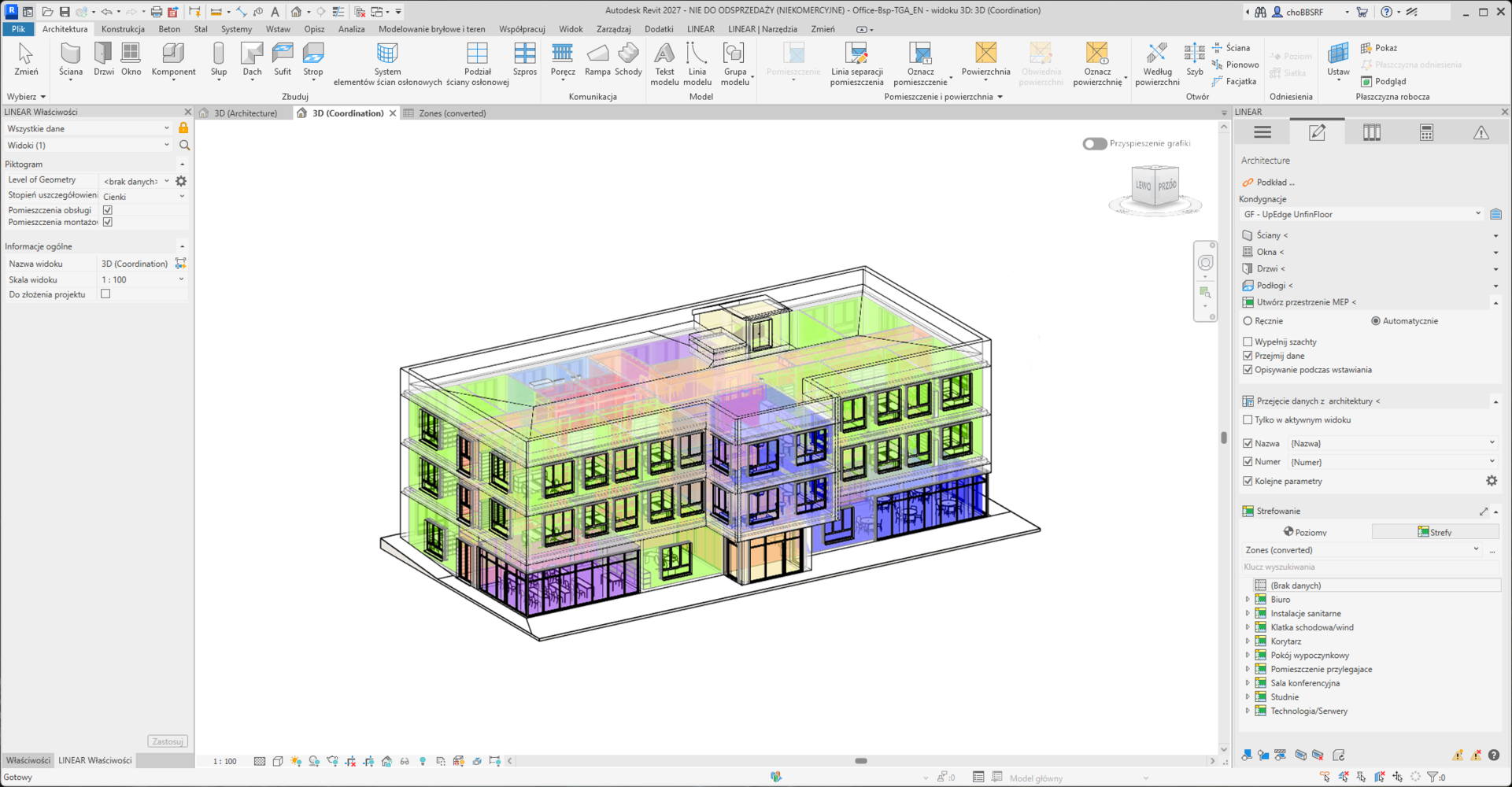

Dla użytkowników LINEAR wszystko wygląda początkowo tak jak zwykle. Podział na strefy jest konwertowany na odpowiednią listę kluczy, a rejestracja budynku przebiega dalej z wykorzystaniem wszystkich dotychczasowych danych.
W tle dzieje się przy tym następująca rzecz:

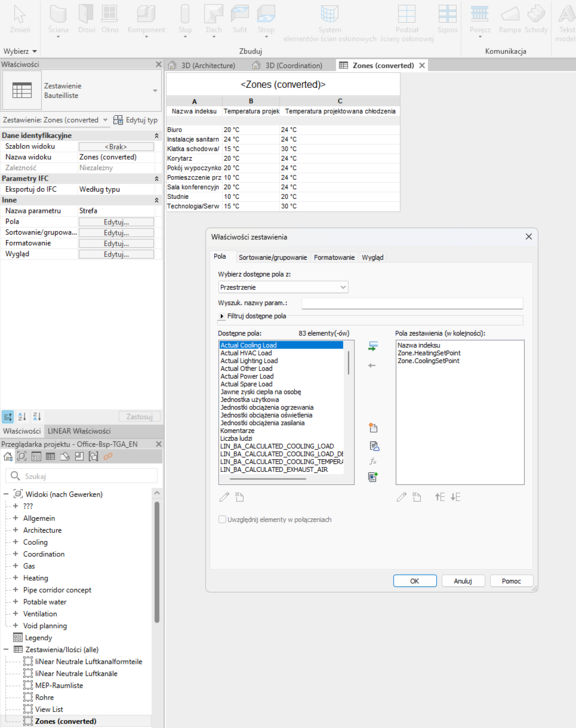

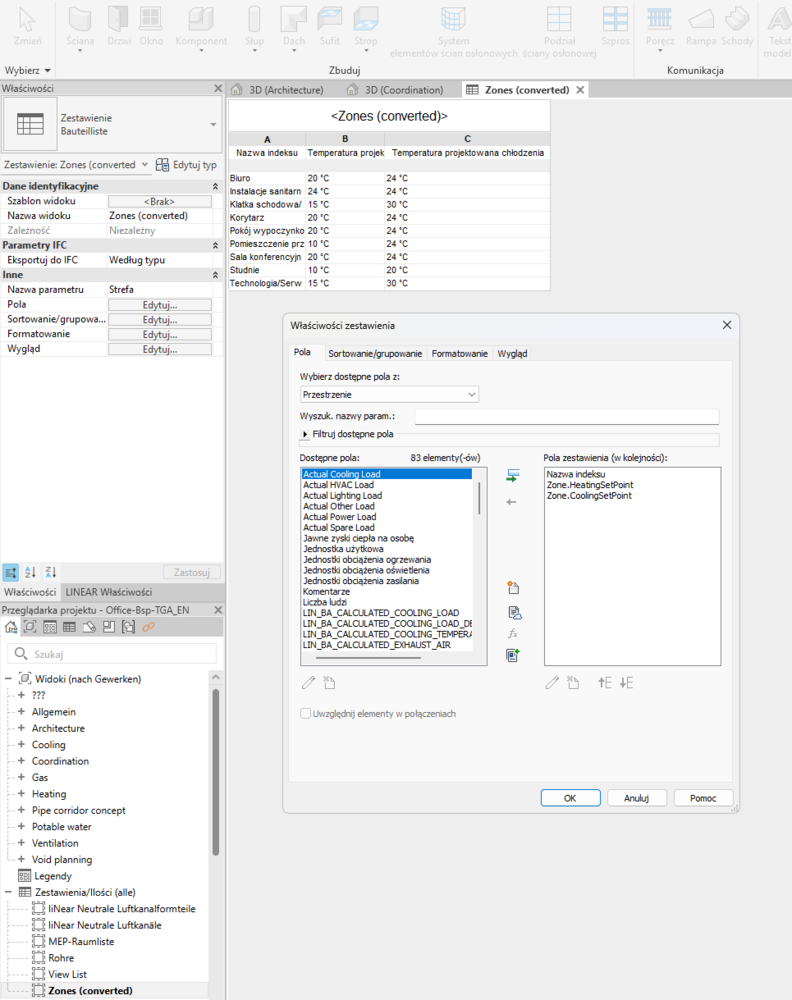

- Utwórz listę kluczy – zostanie utworzona nowa lista kluczy o nazwie „Strefy (przekonwertowane)” i nazwie parametru klucza „Zone”. Listę tę można następnie dowolnie dostosować.
- Dodaj nowe parametry – Utworzone zostaną dwa nowe parametry: Zone.HeatingSetPoint i Zone.CoolingSetPoint.
- Konwersja stref na klucze – Wszystkie dotychczasowe strefy zostaną przekształcone w klucze, łącznie z nazwami stref i powiązanymi temperaturami.
- Przypisywanie kluczy do pomieszczeń MEP – każde pomieszczenie MEP otrzymuje odpowiedni klucz zgodnie z dotychczasowym przypisaniem do strefy.
- Dostosowanie zarządzania parametrami – temperatury stref są mapowane na odpowiednie pola listy kluczy. W zależności od priorytetu temperatura pomieszczenia pozostaje indywidualnie ustawialna lub jest chroniona przed zapisem, ponieważ jest określona przez klucz (wcześniej: strefę).

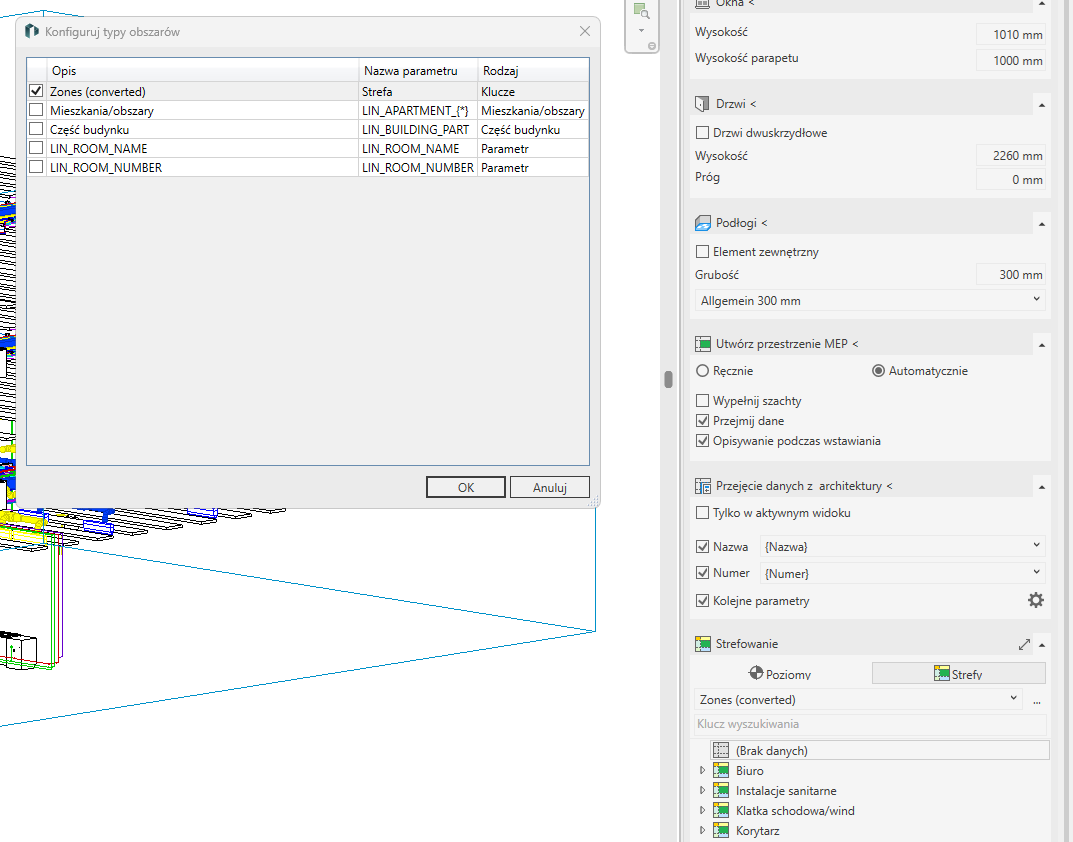

- Dodaj nowy typ obszaru – aby przekonwertowane „strefy” pozostały dostępne bezpośrednio w interfejsie użytkownika strefowania, dodawany jest nowy typ obszaru na podstawie nowego parametru klucza.
Wskazówki i przypadki szczególne
- Projekty istniejące a nowe projekty: Opisana konwersja dotyczy wyłącznie istniejących projektów. W przypadku nowych projektów w LINEAR 26.1 obecnie nic nie jest jeszcze tworzone automatycznie – zaczyna się tu od czystej kartki i wszystko konfiguruje się zgodnie z własnymi wyobrażeniami. Pracujemy nad tym, aby w przyszłości zaoferować typowe dla LINEAR wsparcie startowe w zakresie korzystania z inteligentnych list kluczy.
- Strefa standardowa nie jest konwertowana: wbudowana w Revit strefa standardowa nie jest dla nas użyteczna w Revit 2027. Jeśli wszystkie pomieszczenia projektu znajdują się w tej strefie standardowej, konwersja nie ma miejsca. Tutaj obowiązują te same zasady, co w przypadku nowych projektów.
W razie pytań dotyczących migracji projektów lub nowego sposobu obsługi list kluczy nasz zespół wsparcia technicznego chętnie służy pomocą.
