Зачем прилагать все эти усилия?
Прежде чем углубиться в тему данных, нам следует сделать шаг назад и напомнить себе о конечной цели BIM-совместимого планирования. По своей сути она вращается вокруг двух ключевых вопросов:
- Как заинтересованные в планировании стороны могут эффективно и результативно обмениваться информацией?
- Как машины могут взять на себя выполнение повторяющихся задач, чтобы ускорить процесс планирования?
Ответ прост:
нам нужна эффективная коммуникация, поддерживающая процесс как в цифровом виде, так и на основе моделей. Общая модель здания служит основой для консолидации информации от различных заинтересованных сторон проекта и оптимизации рабочих процессов. Цель состоит в том, чтобы создать общий язык для всех участников - структурированный таким образом, чтобы современные программные решения могли обеспечить автоматизацию. В конечном счете, ключ к успеху лежит в данных, которые все заинтересованные стороны вносят в процесс.

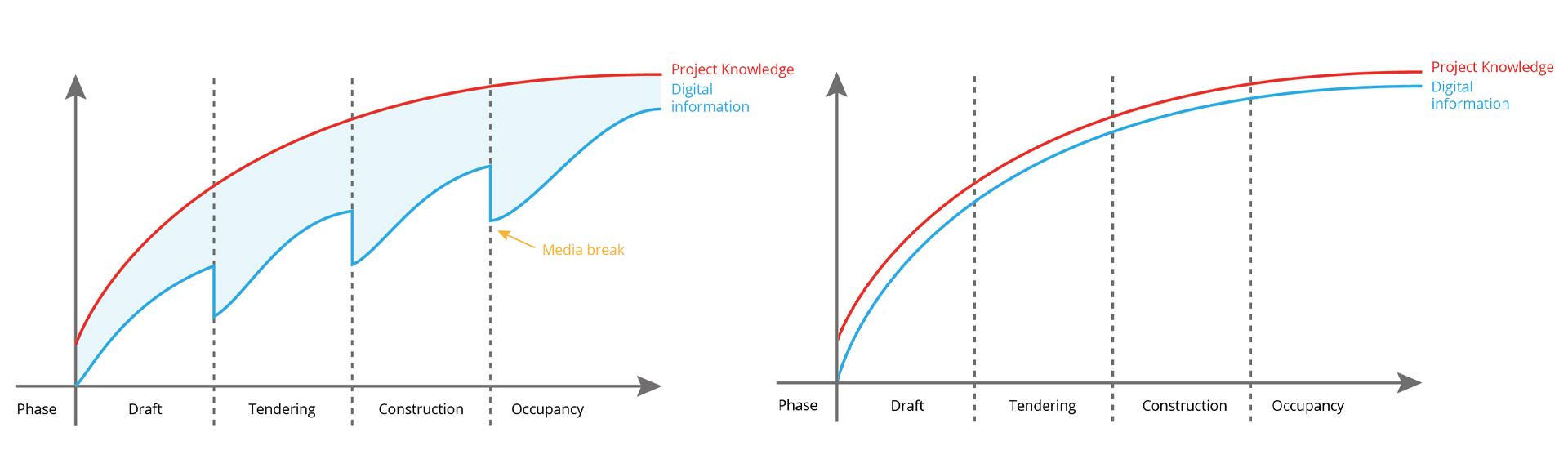

Цифровые отходы - важность структурированных и проверенных на качество данных
Качество данных лежит в основе успешного BIM-процесса. Данные должны быть последовательными, точными, полными, однозначными, актуальными и в правильном формате. Однако на практике часто возникают проблемы.
Например, импорт архитектурных 3D-моделей в системы CAD для анализа данных (например, геометрии или строительной физики) часто дает неадекватные результаты. В результате проектировщики MEP часто неизбежно возвращаются к традиционным методам и предпочитают создавать собственные трехмерные энергетические модели, а не ждать, пока модель здания будет сгенерирована третьей стороной. Это приводит к дублированию работы, дополнительным усилиям и повышенному риску ошибок. Если заглянуть глубже в процесс, то эта проблема часто сохраняется: спецификации не составляются на основе цифровой топологии сети труб или воздуховодов, а создаются вручную. Планирование исполнения и монтажа выполняется заново из-за нецелесообразности предварительного планирования. Данные, необходимые для эксплуатации здания, вводятся в FM-системы вручную, несмотря на то, что они уже существуют в цифровом виде.
Такие цифровые потери снижают эффективность и лишают BIM-процесс его ключевых преимуществ. Эффективный BIM-процесс требует не просто масштабирования существующих программных решений для 3D-моделирования и оснащения их стандартными интерфейсами, такими как IFC. Чтобы максимально использовать имеющиеся знания о проекте, мы должны уметь интерпретировать, организовывать и проверять поступающие данные. Этот процесс также должен быть административно управляемым, чтобы обеспечить надежный доступ к данным для всех заинтересованных сторон.
Интерпретация данных
Ключевым подходом к оптимизации процессов обработки данных является менеджер параметров LINEAR. С помощью программного обеспечения LINEAR можно эффективно отображать и управлять специфическими требованиями проекта (например, AIA/BAP), стандартами и внешними параметрами. После настройки участникам проекта больше не нужно беспокоиться о том, где находятся те или иные данные. Это обеспечивает:
Последовательность: единые структуры данных для всех участников проекта.
Гибкость: офисные стандарты можно применять и согласовывать в рамках нескольких проектов.
Другой пример - функция классификации в продуктах LINEAR Analyse, которая классифицирует компоненты (например, раковины, унитазы) и предоставляет соответствующие технические данные для расчетов. Это особенно полезно при работе с контентом сторонних производителей или при создании собственных семейств. Чтобы сделать эти семейства доступными для всех расчетов, достаточно выполнить однократное задание. Подробнее читайте в статье"MepClasses - точная классификация для компонентов MEP".
Интерпретация данных также играет важную роль в том, чтобы внешние участники проекта могли эффективно использовать полученные результаты. Однако экспорт данных IFC часто представляет собой проблему. Компоненты MEP часто недостаточно классифицированы (например, как общие IfcBuildingElementProxy). Для решения этой проблемы LINEAR предоставляет точную систему классификации, структурируя группы компонентов гораздо более детально. Автоматические предложения по правильному назначению классов IFC основаны на накопленных данных планирования, что значительно сокращает ручную работу.
Организация и проверка данных
Какая польза от всех собранных данных, если их нельзя структурировать и проверить? Неорганизованная или ошибочная информация не создает основы для эффективной работы - она приводит к неопределенности, дополнительной работе и потенциальным ошибкам планирования. И что еще более важно: в сложных проектах важно не только иметь все данные, но и уметь видеть только ту информацию, которая действительно необходима в критический момент. Поэтому четкая структура и целенаправленная проверка необходимы для того, чтобы данные были не только доступны, но и пригодны для использования. Они формируют основу для плавного протекания процессов и успешного сотрудничества всех участников.

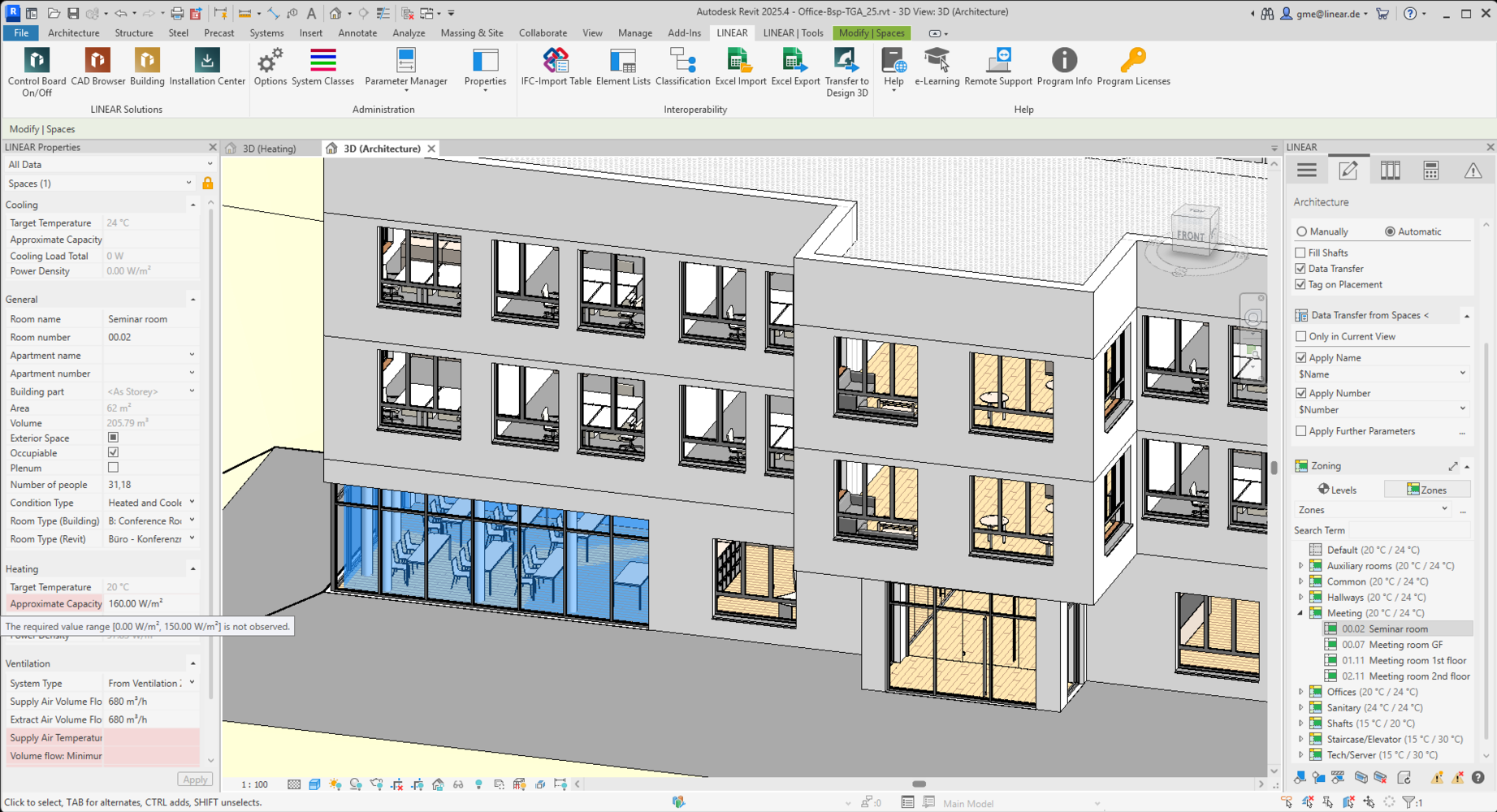

Благодаря функциям "Классы элементов и наборы свойств" LINEAR предлагает комплексное решение не только для управления видом и объемом данных в поле свойств, но и для их качественной проверки. В то время как Revit позволяет только группировать определенные свойства, мы делаем важный шаг дальше: мы позволяем напрямую проверять качество включенных данных. Определяя допустимые диапазоны или устанавливая конкретные границы значений, мы сводим к минимуму риск попадания в модель ошибочных или неточных данных. Например, можно задать минимальные и максимальные значения для свойств или сделать доступными только предопределенные варианты выбора.
Эти функции особенно важны для процессов совместной работы, поскольку они обеспечивают последовательный и стандартизированный ввод данных. Это значительно повышает общее качество информации в модели. Кроме того, LINEAR позволяет гибко настраивать уровень информационной потребности (LOIN) и осуществлять административный контроль над этим процессом.
После того как данные организованы и проверены, появляются многочисленные возможности для оценки. Такие обзоры, как настройки по умолчанию для клапанов или списки расходов и времени нагнетания, могут быть созданы точно и непосредственно согласованы с клиентом. Кроме того, LINEAR позволяет экспортировать и импортировать параметры через Excel, обеспечивая обмен информацией с участниками проекта без необходимости использования системы автоматизированного проектирования.
В этом отношении формат IDS от buildingSMART представляет собой многообещающий подход. Требования к проекту и данным становятся машиночитаемыми, что делает их удобными для всех участников. Это позволяет проверять данные в соответствующем авторском программном обеспечении как при импорте, так и при экспорте. Несмотря на первые разработки в области координационного программного обеспечения, способного проверять требования IDS, в настоящее время все еще нет решений, связывающих структуры IDS непосредственно с авторскими системами, такими как Revit. LINEAR предложит решение с новым помощником для этого, который обеспечит простую интеграцию и беспрепятственное использование данных в контексте установленных стандартов обмена. Если вы хотите узнать больше, ознакомьтесь с полным содержанием нашего блога.
Эффективные рабочие процессы и автоматизированные процессы
Современные программные решения для планирования MEP должны выходить далеко за рамки поддержки традиционных процессов, таких как проектирование и расчеты. Они должны предоставлять решения, способствующие междисциплинарному обмену концепциями и результатами планирования. Компания LINEAR давно придерживается этого подхода, стремясь сделать все данные в процессе работы пригодными для использования. Для этого мы разрабатываем наши решения, ориентируясь на вышеупомянутые аспекты. Таким образом, мы можем устранить пробелы, которые приводят к цифровым потерям. Вот несколько примеров цифровой эффективности, которые мы хотели бы представить вашему вниманию:
Концепция прокладки трубопроводов LINEAR

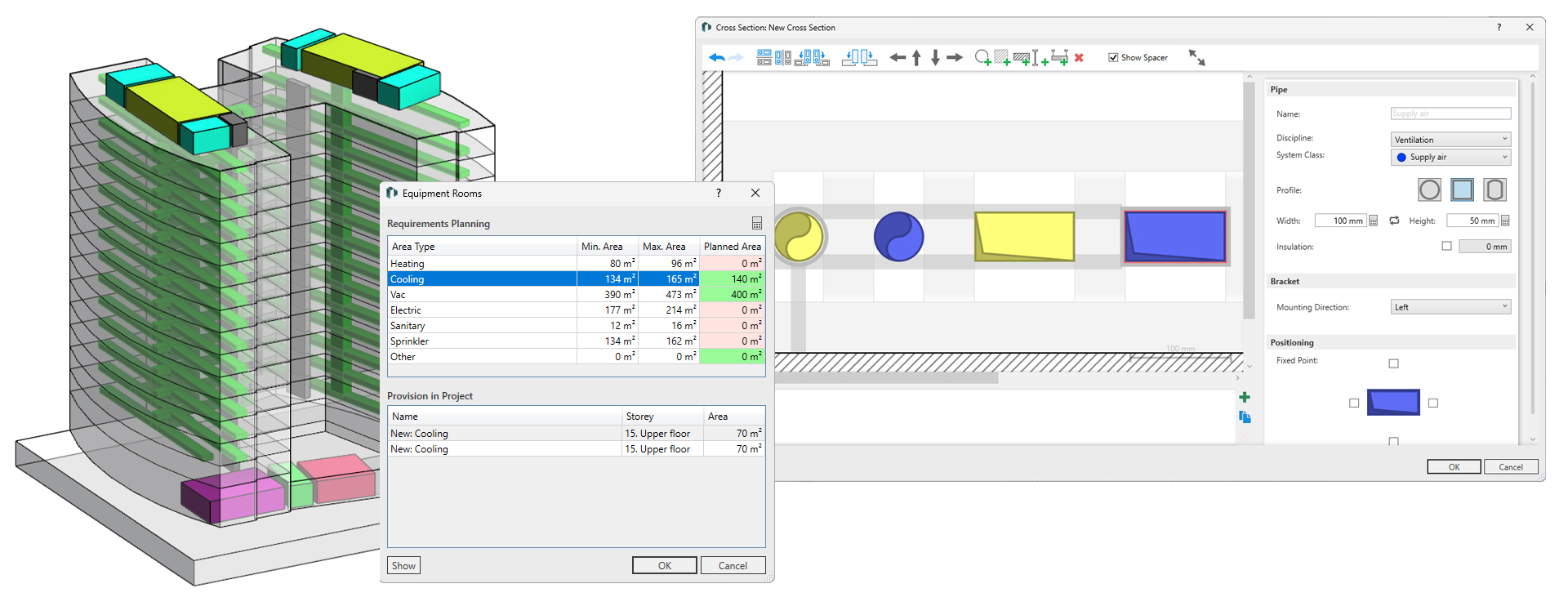

Типичной проблемой является недостаток места в архитектурных моделях для механических помещений или медиа-каналов. Причина часто кроется в плохо организованных процессах согласования и отсутствии подходящих цифровых инструментов. Именно здесь на помощь приходит концепция LINEAR Pipe Route Concept для Revit, позволяющая организовать междисциплинарный рабочий процесс. Основываясь на "Предусмотрении пустот", можно с минимальными усилиями разработать концепцию механических помещений и систем прокладки трубопроводов. Достаточно определить общую площадь здания и общую концепцию использования (например, офис, розничная торговля, большая кухня), чтобы определить требования к площади. К этому добавляются функции для определения размеров трасс трубопроводов и их поперечных сечений. В результате получается трехмерная модель трассы трубопровода, которая минимизирует пространственные конфликты и служит основой для автоматизированного планирования медиа-каналов. Вместо того чтобы реагировать на пространственные условия, предоставляемые архитектурным бюро, MEP-планирование может уже в начале процесса передавать требования к пространству на основе модели. Такое раннее влияние позволяет избежать трудоемких обсуждений и масштабных перепроектирований на последующих этапах.
Чтобы еще больше использовать результаты ранней работы и избежать цифровых потерь, маршруты трубопроводов со всей информацией, которую они уже содержат (трубы, среды, размеры и т. д.), затем используются для создания соответствующих систем трубопроводов. Это создает идеальную основу для дальнейшего строительства.
Расчеты нагрузки на отопление и охлаждение
Как уже упоминалось, использование архитектурной модели для расчетов нагрузки часто ограничивается предоставленной моделью, поскольку во многих случаях доступны только 2D-планы или необходимые геометрические и тепловые данные компонентов неполны. Это вынуждает проектировщиков MEP создавать отдельную энергетическую модель - двойная работа с повышенным риском ошибок. В этом случае проектировщики MEP по сути вмешиваются в процессы, за которые они не отвечают. Анализ здания LINEAR решает эту проблему, анализируя файлы Revit и IFC и создавая на их основе тепловую модель. Помимо необходимого глубокого анализа сложных моделей, это решение также способно анализировать "нечистые" архитектурные модели и использовать их в качестве основы для расчета нагрузок. Оно проверяет наличие ошибочных данных, которые затем можно добавить или скорректировать вручную.
Результаты расчетов нагрузки - например, рассчитанные радиаторы или системы поверхностей - могут быть напрямую перенесены в модель здания, обеспечивая все необходимые параметры для дальнейшего планирования. Любые изменения в архитектурной модели автоматически учитываются и обновляются, что ускоряет процесс планирования и позволяет избежать ошибок.
Автоматическая генерация схем
Еще один пример повышения эффективности - автоматическое создание схем на основе 3D-модели Revit. В созданной 3D-модели уже присутствуют все данные, необходимые для создания схемы. Было бы цифровым расточительством не использовать эти данные и вместо этого создать отдельную схему, даже если впоследствии она может быть связана с компонентами 3D-модели. Цифровая эффективность в данном контексте означает автоматическую генерацию схемы на основе 3D-модели. Схема LINEAR, по сути, служит альтернативным представлением трубопроводной сети. Все компоненты трубопроводной сети взаимосвязаны в представлениях, что обеспечивает согласованность базы данных.
Это всего лишь три отдельных примера, демонстрирующих, что цифровая эффективность вполне достижима. Другие этапы процесса, такие как планирование слотов и открытий, планирование исполнения и сборки или создание регулярных планов, также поддерживаются эффективными решениями LINEAR и подробно рассматриваются в других разделах.
Заключение
Цифровая эффективность дает вам доступ к большому количеству ценных данных и, таким образом, является ключом к повышению рентабельности и качества планирования. LINEAR предлагает хорошо продуманный рабочий процесс и комплексные функции для Revit, обеспечивая идеальное решение для оптимизации цифровых процессов в MEP-проектировании. Это обеспечивает междисциплинарное сотрудничество, отвечающее современным требованиям BIM.
