В начале 1990-х годов, когда мощные персональные компьютеры и рабочие станции стали более доступными, AutoCAD, впервые выпущенный в 1982 году, приобрел все большую популярность, особенно среди небольших компаний и индивидуальных пользователей. Переход от ручного черчения к автоматизированным процессам произвел революцию в проектировании и значительно повысил производительность труда всех заинтересованных сторон.
Со временем Autodesk и другие разработчики постоянно совершенствовали AutoCAD, внедряя в него отраслевые инструменты, которые значительно повышали эффективность работы. Сегодня, спустя более 40 лет после своего первого выпуска, AutoCAD вместе с представленным в нем форматом DWG остается мировым отраслевым стандартом в области автоматизированного проектирования (САПР).
Но насколько актуален AutoCAD в эпоху информационного моделирования зданий (BIM)?
Играет ли он по-прежнему важную роль в решении современных проблем строительной отрасли, таких как нехватка рабочей силы, рост стоимости материалов и рабочей силы, а также растущие требования к экологичности?
Трансформация через BIM
Информационное моделирование зданий (BIM) меняет способы проектирования, строительства и управления зданиями и инфраструктурой. BIM не является единым программным решением, а представляет собой комплексную методологию, основанную на цифровых 3D-моделях и характеризующуюся следующими ключевыми аспектами:
- Сотрудничество:
Расширенное сотрудничество между архитектурными бюро, инженерами и другими заинтересованными сторонами для повышения эффективности проектирования.
- Интеграция данных:
Все необходимые данные о здании централизованно управляются в рамках модели.
- Визуализация:
Визуализация на ранних этапах проектирования позволяет принимать более эффективные решения и снижает вероятность ошибок при проектировании. Ошибки предотвращаются заранее, а не исправляются в процессе реализации.
- Ориентация на жизненный цикл:
Целостный подход ко всему жизненному циклу здания - от проектирования и эксплуатации до демонтажа - повышает успешность проекта.
- Устойчивое развитие:
Моделирование и управление материалами способствуют повышению энергоэффективности, ресурсосбережению и возможности повторного использования благодаря всестороннему анализу сценариев.
Совместим ли AutoCAD с BIM?
Чтобы ответить на этот вопрос, необходимо изучить технические требования к информационному моделированию зданий (BIM).
Основы BIM
BIM опирается на интеллектуальные 3D-модели, которые функционируют как базы данных. Компоненты в этих моделях - не просто геометрические фигуры; они несут конкретную информацию, такую как категории (например, трубы), материалы, размеры и соединения. При проектировании инженерных систем зданий требуется комплексная база данных для управления такими элементами, как системы труб и воздуховодов, встроенные компоненты и клапаны, а также другие компоненты, такие как котлы, радиаторы и лотки для электрических кабелей. Стандартная версия AutoCAD работает в основном с базовыми элементами, такими как линии, окружности и многоугольники. Поэтому по своей сути она не отвечает требованиям BIM.
Расширения делают данные читаемыми и управляемыми
Однако AutoCAD можно дополнить функциями BIM с помощью таких дополнений, как LINEAR Design 3D Ventilation для проектирования воздуховодов или LINEAR Design 3D Pipe&Power для проектирования трубопроводов. Эти решения позволяют:
- Доступность данных о компонентах
Информация о категориях, материалах, размерах, данных о соединениях и многом другом доступна.
- Наглядность данных о компонентах
Свойства LINEAR и списки компонентов обеспечивают целенаправленное представление всех значимых параметров на каждом этапе проекта с возможностью их корректировки непосредственно в модели.
- Доступ к обширным компонентам MEP
Интеграция трубопроводных систем, систем воздуховодов, встроенных элементов, клапанов и других компонентов.
Повторное использование проектных данных в качестве добавленной стоимости
Ключевым аспектом BIM является возможность повторного использования информации, полученной от различных заинтересованных сторон, участвующих в процессе проектирования. Это включает, например, использование 3D-модели здания, созданной архитектурной фирмой, для теплового анализа и дополнения ее компонентами MEP. Сюда же относится использование системной модели, созданной проектировщиками, для детального проектирования, планирования монтажа или даже управления объектом на этапе эксплуатации здания. С точки зрения экологичности, данные остаются доступными по окончании жизненного цикла здания для деконструкции и утилизации.

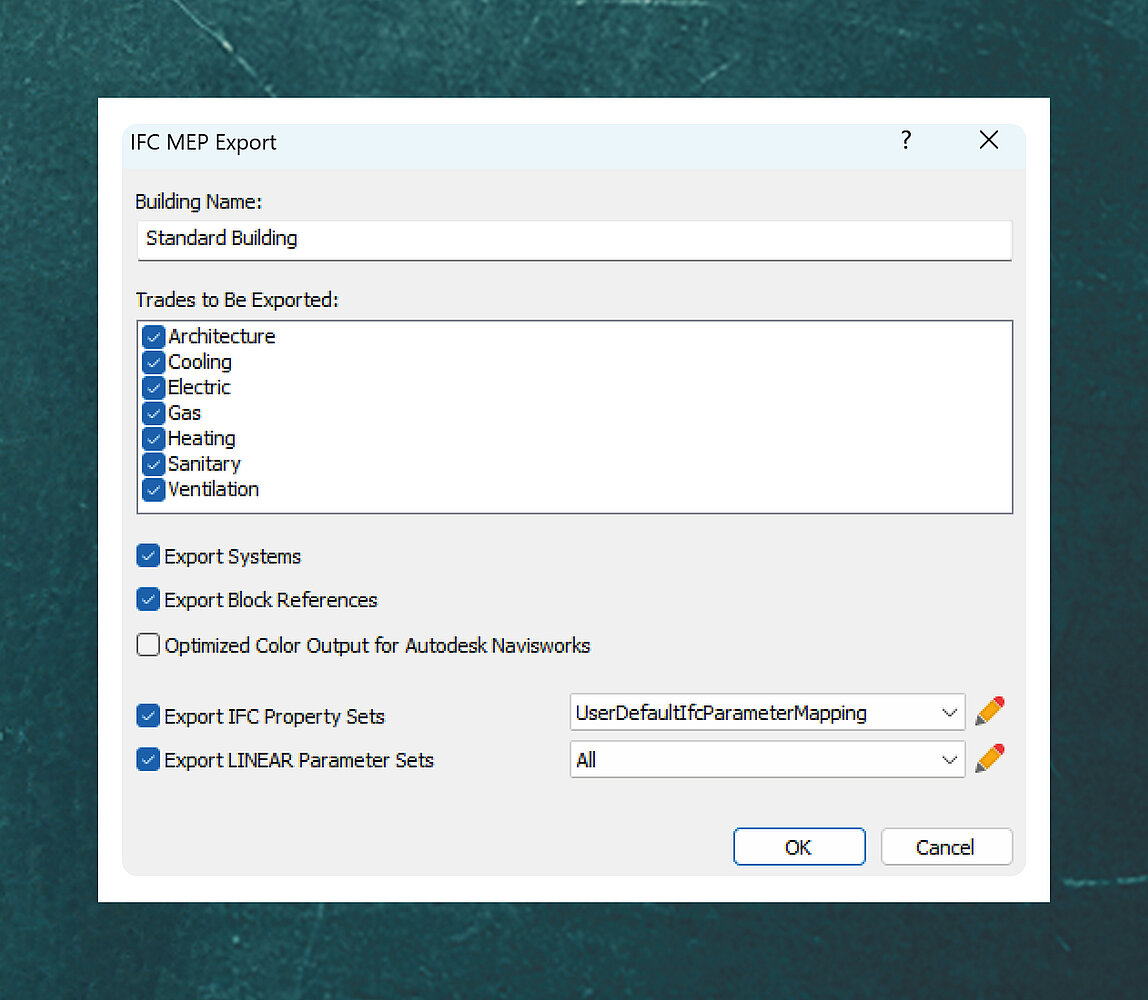

LINEAR предоставляет мощные настольные инструменты для импорта и экспорта IFC в соответствии с BIM-стандартом, что позволяет:
- Эффективный обмен данными
Плавный импорт и экспорт файлов IFC для интеграции с другими дисциплинами планирования.
- Настраиваемый экспорт данных
Выбор профессий, определение глубины данных и дополнительные опции настройки для оптимизации передачи данных.
Постепенное обогащение и передача проектных данных
В процессе проектирования обычно используется подход "от грубого к тонкому". Это означает, что информация в модели становится все более подробной по мере продвижения проектирования.
Пример:
Выбор системы труб для системы отопления может изначально включать общую информацию, такую как материал и размеры. Позже, после расчета трубопроводной сети, добавляются данные о конкретном производителе и продукте. Впоследствии эта информация может быть извлечена из модели, например, на этапе эксплуатации.
Необходимые условия для обогащения структурированных данных:
1.) Читаемые и управляемые данные
Информация должна быть четко названа и храниться в четко определенных местах модели.
2) Эффективное управление информацией

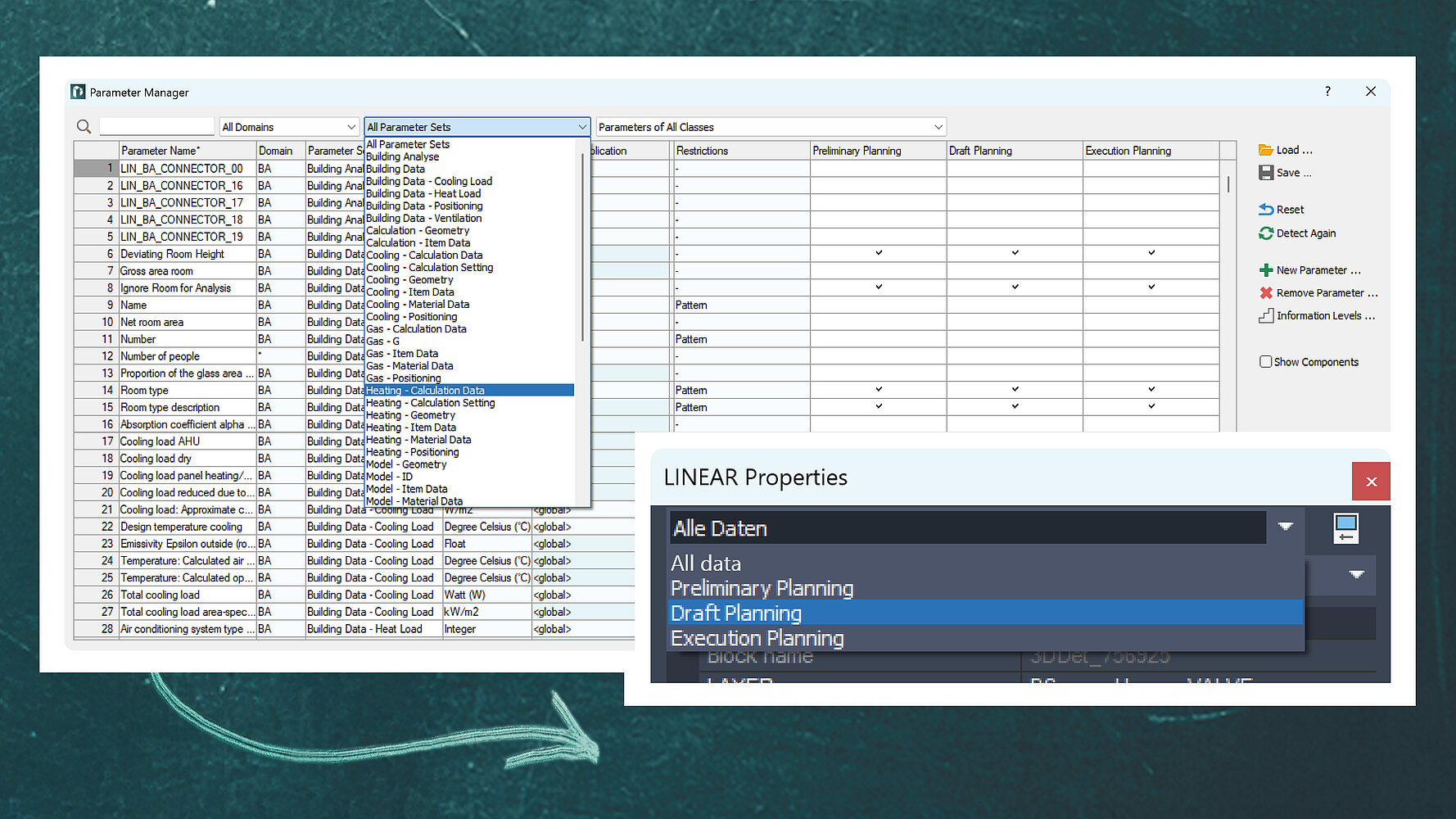

Управление параметрами в LINEAR Solutions позволяет гибко организовать и настроить глубину детализации в соответствии с требованиями каждого этапа проектирования. Информационные уровни могут быть созданы в соответствии с рекомендациями LOIN (Level of Information Need), минимизируя сложность до необходимого уровня для каждого этапа проектирования.
3.) Контроль передачи данных
Благодаря определенным информационным уровням модель всегда может быть обеспечена информацией, актуальной в конкретный момент времени. Как пользователь, вы можете точно контролировать, какие данные передаются другим участникам проектирования в тот или иной момент времени.
Обеспечение качества данных и удобства использования
Хорошее качество данных имеет решающее значение для предотвращения ошибок при проектировании. Решения LINEAR обеспечивают встроенную проверку согласованности данных для обеспечения этого:
- Валидация значений
Предопределенные диапазоны значений и варианты выбора гарантируют, что данные будут введены правильно.
- Быстрое исправление ошибок
Отклонения выделяются цветом, что позволяет быстро определить и скорректировать затронутые параметры.
Удобная передача результатов проектирования для дальнейшего использования
Требования к удобству использования данных не являются улицей с односторонним движением, и другие участники процесса планирования должны иметь возможность использовать результаты проектирования MEP. С этим возникают сложности, поскольку AutoCAD, в отличие от Autodesk Revit, не позволяет всем заинтересованным сторонам получить одновременный доступ к одной и той же модели. Вместо этого обмен обычно происходит через файлы IFC.
Однако использование формата IFC не обязательно является недостатком, поскольку другие участники проектирования также могут использовать различные специализированные программные продукты. Четкое соглашение о том, кто, в какое время и с какой степенью детализации предоставляет те или иные данные, позволяет свести к минимуму усилия по координации и обеспечить бесперебойный поток информации.
Заключение: Совместим ли AutoCAD с BIM?
На вопрос о том, совместим ли AutoCAD с BIM, можно ответить следующим образом:
- Родной AutoCAD не отвечает техническим требованиям для полноценного BIM-совместимого проектирования.
. - Однако с помощью решений LINEAR можно расширить AutoCAD, включив в него необходимые функции, в том числе управление данными компонентов, поддержку IFC и обогащение параметрических данных.
AutoCAD остается важным инструментом в сфере проектирования, особенно на ранних этапах, таких как концептуальное проектирование или создание схем и поэтажных планов. Уровень детализации, достижимый при детальном проектировании и планировании монтажа, по-прежнему не имеет себе равных и не может быть полностью охвачен Revit, поскольку глубина детального проектирования не так легко сочетается с параметрической гибкостью. На более поздних этапах работы гибкость проекта Revit уже не требуется, поскольку параметрические модели заменяются фиксированными компонентами производителя, а основное внимание переключается на информацию, связанную с технологией соединений (детализация до последнего винтика). Именно поэтому мы создали возможность переноса модели Revit в AutoCAD, что позволяет без проблем продолжить детальное проектирование и сборку с помощью инструментов Design 3D.
Несмотря на все эти возможности, стоит отметить, что использование AutoCAD для проектов с требованиями BIM уже не является первым выбором. Autodesk Revit был специально разработан для совместного проектирования на основе моделей и, следовательно, для требований BIM-совместимого планирования. В частности, в области совместной работы он дает множество преимуществ, особенно в "закрытом" контексте BIM. Мы рекомендуем использовать наши программные комплексы LINEAR на обеих платформах как для перехода, так и для проектов с вышеупомянутыми требованиями. Таким образом, можно экономически эффективно использовать лучшее из обоих миров.
