Po co zadawać sobie tyle trudu?
Zanim zagłębimy się w temat danych, powinniśmy zrobić krok wstecz i przypomnieć sobie o ostatecznym celu planowania zgodnego z BIM. U jego podstaw leżą dwa kluczowe pytania:
- W jaki sposób interesariusze planowania mogą skutecznie i wydajnie wymieniać się informacjami?
- W jaki sposób maszyny mogą przejąć powtarzalne zadania, aby przyspieszyć proces planowania?
Odpowiedź jest prosta:
potrzebujemy wydajnej komunikacji, która wspiera proces zarówno cyfrowo, jak i modelowo. Wspólny model budynku służy jako podstawa do konsolidacji informacji od różnych interesariuszy projektu i usprawnienia przepływu pracy. Celem jest ustanowienie wspólnego języka dla wszystkich uczestników - ustrukturyzowanego w sposób umożliwiający automatyzację nowoczesnych rozwiązań programowych. Ostatecznie kluczem są dane, które wszyscy interesariusze wnoszą do procesu.

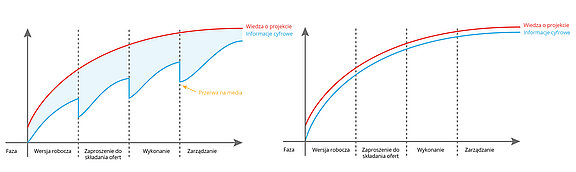

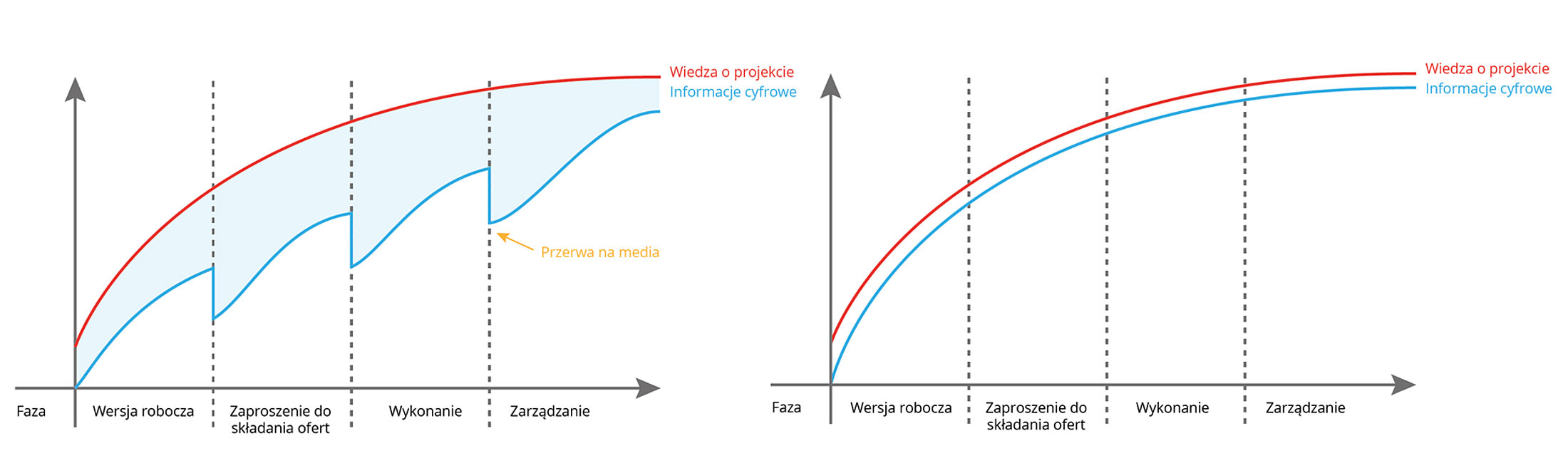

Cyfrowe marnotrawstwo - znaczenie uporządkowanych i sprawdzonych pod względem jakości danych
Jakość danych jest podstawą udanego procesu BIM. Dane muszą być spójne, dokładne, kompletne, jednoznaczne, aktualne i we właściwym formacie. Jednak w praktyce często pojawiają się problemy.
Przykładowo, importowanie architektonicznych modeli 3D do systemów CAD w celu analizy danych (np. geometrii lub fizyki budynku) często dostarcza nieodpowiednich wyników. W rezultacie planiści MEP często nieuchronnie powracają do tradycyjnych metod i wolą tworzyć własne modele energetyczne 3D niż czekać na model budynku wygenerowany przez stronę trzecią. Prowadzi to do powielania pracy, dodatkowego wysiłku i zwiększonego ryzyka błędów. Patrząc głębiej w proces, problem ten często się powtarza: zestawienia ilościowe nie są wyprowadzane z cyfrowej topologii rur lub sieci kanałów, ale zamiast tego są tworzone ręcznie. Planowanie wykonania i montażu jest przeprowadzane ponownie ze względu na niepraktyczne wcześniejsze planowanie. Dane wymagane do obsługi budynku są ręcznie ponownie wprowadzane do systemów FM, mimo że istnieją już w formie cyfrowej.
To cyfrowe marnotrawstwo zmniejsza wydajność i pozbawia proces BIM jego kluczowych zalet. Wydajny proces BIM wymaga czegoś więcej niż tylko skalowania istniejącego oprogramowania do modelowania 3D i wyposażenia go w standardowe interfejsy, takie jak IFC. Aby w pełni wykorzystać dostępną wiedzę projektową, musimy być w stanie interpretować, organizować i weryfikować napływające dane. Proces ten musi być również kontrolowany administracyjnie, aby zapewnić niezawodny dostęp do danych wszystkim zainteresowanym stronom.
Interpretacja danych
Kluczowym podejściem do optymalizacji procesów danych jest Menedżer Parametrów LINEAR. Dzięki oprogramowaniu LINEAR, wymagania specyficzne dla projektu (np. AIA/BAP), standardy i parametry zewnętrzne mogą być skutecznie mapowane i zarządzane. Po skonfigurowaniu uczestnicy projektu nie muszą już martwić się o to, gdzie znajdują się określone dane. Zapewnia to
Spójność: Jednolite struktury danych dla wszystkich interesariuszy projektu.
Elastyczność: Standardy biurowe mogą być stosowane i harmonizowane w wielu projektach.
Innym przykładem jest funkcja klasyfikacji w produktach LINEAR Analyse, która kategoryzuje komponenty (np. umywalki, toalety) i dostarcza odpowiednich danych technicznych do obliczeń. Jest to szczególnie przydatne podczas pracy z treściami pochodzącymi od innych firm lub z rodzin tworzonych na zamówienie. Pojedyncze, jednorazowe przypisanie wystarczy, aby te rodziny były dostępne dla wszystkich obliczeń. Więcej informacji na ten temat można znaleźć w artykule"MepClasses - precyzyjna klasyfikacja komponentów MEP".
Interpretacja danych odgrywa również kluczową rolę w zapewnieniu, że zewnętrzni uczestnicy projektu mogą efektywnie korzystać z wygenerowanych wyników. Eksport IFC często stanowi jednak wyzwanie. Komponenty MEP są często niewystarczająco skategoryzowane (tj. jako ogólne IfcBuildingElementProxy). Aby temu zaradzić, LINEAR zapewnia precyzyjny system klasyfikacji, strukturyzujący grupy komponentów w znacznie bardziej szczegółowy sposób. Zautomatyzowane sugestie dotyczące prawidłowych przypisań klas IFC są oparte na zgromadzonych danych planistycznych, co znacznie zmniejsza wysiłek ręczny.
Organizowanie i walidacja danych
Jaki jest pożytek z zebranych danych, jeśli nie można ich ustrukturyzować i zweryfikować? Niezorganizowane lub błędne informacje nie stanowią podstawy do wydajnej pracy - prowadzą do niepewności, dodatkowej pracy i potencjalnych błędów w planowaniu. A co ważniejsze: w złożonych projektach nie chodzi tylko o posiadanie wszystkich dostępnych danych, ale także o możliwość zobaczenia tylko tych informacji, które są rzeczywiście potrzebne w krytycznym momencie. Jasna struktura i ukierunkowana walidacja są zatem niezbędne, aby dane były nie tylko dostępne, ale także użyteczne. Stanowią one podstawę płynnych procesów i udanej współpracy między wszystkimi uczestnikami.
Dzięki funkcjom "Klasy elementów i zestawy właściwości" LINEAR oferuje kompleksowe rozwiązanie nie tylko do kontrolowania widoku i zakresu danych w polu właściwości, ale także do sprawdzania ich jakości. Podczas gdy Revit pozwala jedynie na grupowanie określonych właściwości, my idziemy o krok dalej: umożliwiamy bezpośrednią kontrolę jakości zawartych danych. Definiując prawidłowe zakresy lub ustawiając określone limity wartości, minimalizujemy ryzyko wprowadzenia do modelu błędnych lub niedokładnych danych. Można na przykład ustawić minimalne i maksymalne wartości dla właściwości lub udostępnić tylko wstępnie zdefiniowane opcje wyboru.
Funkcje te są szczególnie ważne w procesach współpracy, ponieważ zapewniają spójne i ustandaryzowane wprowadzanie danych. Znacząco poprawia to ogólną jakość informacji w modelu. Dodatkowo LINEAR pozwala na elastyczne dostosowanie poziomu zapotrzebowania na informacje (LOIN) i kontrolę administracyjną nad tym procesem.
Po uporządkowaniu i zatwierdzeniu danych pojawia się wiele możliwości oceny. Przeglądy, takie jak domyślne ustawienia zaworów lub listy natężeń przepływu i czasów rozładowania, mogą być tworzone precyzyjnie i bezpośrednio koordynowane z klientem. Co więcej, LINEAR umożliwia eksport i import parametrów za pośrednictwem programu Excel, pozwalając na wymianę informacji z uczestnikami projektu bez konieczności korzystania z systemu CAD.
Pod tym względem format IDS od buildingSMART stanowi obiecujące podejście. Wymagania dotyczące projektu i danych stają się czytelne dla maszyn, dzięki czemu są użyteczne dla wszystkich uczestników. Pozwala to na walidację danych w odpowiednim oprogramowaniu autorskim zarówno podczas importu, jak i eksportu. Podczas gdy istnieją wstępne rozwiązania dla oprogramowania koordynującego zdolnego do walidacji wymagań IDS, obecnie nadal nie ma rozwiązań, które łączą struktury IDS bezpośrednio z systemami autorskimi, takimi jak Revit. LINEAR dostarczy rozwiązanie z nowym asystentem, który umożliwia łatwą integrację i zapewnia płynne wykorzystanie danych w kontekście ustalonych standardów wymiany. Jeśli chcesz dowiedzieć się więcej, zapoznaj się z pełną treścią naszego bloga.
Wydajne przepływy pracy i zautomatyzowane procesy
Nowoczesne rozwiązania programowe do planowania MEP muszą wykraczać daleko poza wspieranie tradycyjnych procesów, takich jak projektowanie i obliczenia. Powinny one zapewniać rozwiązania promujące interdyscyplinarną wymianę koncepcji i wyników planowania. LINEAR od dawna realizuje to podejście, dążąc do tego, aby wszystkie dane w procesie były użyteczne. Aby to osiągnąć, opracowaliśmy nasze rozwiązania, koncentrując się na wyżej wymienionych aspektach. W ten sposób możemy wypełnić luki, które prowadzą do marnotrawstwa cyfrowego. Oto kilka przykładów wydajności cyfrowej, które chcielibyśmy zaprezentować:
The LINEAR Pipe Route Concept
Typowym problemem jest niewystarczająca ilość miejsca w modelach architektonicznych na pomieszczenia mechaniczne lub przewody mediów. Przyczyną są często źle zorganizowane procesy koordynacji i brak odpowiednich narzędzi cyfrowych. W tym miejscu do gry wkracza LINEAR Pipe Route Concept dla Revit, umożliwiając interdyscyplinarny przepływ pracy. W oparciu o "Provision for Voids", pomieszczenia mechaniczne i systemy tras rur mogą być konceptualizowane przy minimalnym wysiłku. Wystarczy zdefiniować powierzchnię brutto budynku i ogólną koncepcję użytkowania (np. biuro, handel detaliczny, duża kuchnia), aby określić wymagania dotyczące przestrzeni. Do tego dochodzą funkcje wymiarowania tras rur i ich przekrojów. Rezultatem jest trójwymiarowy model trasy rur, który minimalizuje konflikty przestrzenne i służy jako podstawa do automatycznego planowania przewodów mediów. Zamiast reagować na warunki przestrzenne dostarczone przez biuro architektoniczne, planowanie MEP może już na początku procesu przekazywać wymagania dotyczące przestrzeni w sposób oparty na modelu. Ten wczesny wpływ oszczędza czasochłonnych dyskusji i rozległych przeprojektowań w kolejnych fazach.
Aby jeszcze bardziej wykorzystać wczesne prace i uniknąć marnotrawstwa cyfrowego, trasy rur, wraz ze wszystkimi zawartymi w nich informacjami (rury, media, wymiary itp.), są następnie wykorzystywane do generowania odpowiednich systemów rur. Stanowi to idealną podstawę do dalszej budowy.
Obliczenia obciążenia dla ogrzewania i chłodzenia
Jak wspomniano wcześniej, wykorzystanie modelu architektonicznego do obliczeń obciążenia jest często ograniczone przez dostarczony model, ponieważ w wielu przypadkach dostępne są tylko plany 2D lub niezbędne dane geometryczne i termiczne są niekompletne. Zmusza to planistów MEP do tworzenia oddzielnego modelu energetycznego - podwójny wysiłek ze zwiększonym ryzykiem błędów. W tym przypadku planowanie MEP zasadniczo interweniuje w procesy, za które nie są odpowiedzialni. Analiza budynku LINEAR rozwiązuje ten problem, analizując zarówno pliki Revit, jak i IFC i wyprowadzając z nich model termiczny. Oprócz niezbędnej dogłębnej analizy złożonych modeli, rozwiązanie to jest również w stanie analizować "nieczyste" modele architektoniczne i wykorzystywać je jako podstawę do obliczeń obciążenia. Sprawdza błędne dane, które można następnie ręcznie dodać lub skorygować.
Wyniki obliczeń obciążenia - takie jak obliczone grzejniki lub systemy powierzchniowe - mogą być bezpośrednio przeniesione do modelu budynku, zapewniając wszystkie istotne parametry do dalszego planowania. Wszelkie zmiany w modelu architektonicznym są automatycznie uwzględniane i aktualizowane, co przyspiesza proces planowania i pozwala uniknąć błędów.
Automatyczne generowanie schematów
Innym przykładem zwiększenia wydajności jest automatyczne tworzenie schematów na podstawie modelu 3D Revit. W utworzonym modelu 3D wszystkie dane potrzebne do utworzenia schematu są już obecne. Niewykorzystanie tych danych i zamiast tego utworzenie oddzielnego schematu byłoby cyfrowym marnotrawstwem, nawet jeśli można by go później połączyć z komponentami w modelu 3D. Efektywność cyfrowa w tym kontekście oznacza automatyczne generowanie schematu na podstawie modelu 3D. Schemat LINEAR służy zasadniczo jako alternatywny widok sieci rurociągów. Wszystkie komponenty sieci rurociągów są wzajemnie połączone w widokach, zapewniając spójność podstawy danych.
To tylko trzy wybrane przykłady pokazujące, że cyfrowa wydajność jest możliwa do osiągnięcia. Inne etapy procesu, takie jak planowanie gniazd i otwarć, planowanie wykonania i montażu lub tworzenie regularnych planów, są również wspierane przez wydajne rozwiązania LINEAR i zostały szczegółowo omówione w innym miejscu.
Podsumowanie
Wydajność cyfrowa zapewnia dostęp do wielu cennych danych, a tym samym jest kluczem do zwiększenia rentowności i jakości planowania. LINEAR oferuje przemyślany przepływ pracy i wszechstronne funkcje dla Revit, zapewniając idealne rozwiązanie do optymalizacji procesów cyfrowych w planowaniu MEP. Umożliwia to interdyscyplinarną współpracę, która spełnia dzisiejsze wymagania BIM.
