E-Learning Heizkörperauslegung

Kurs: Wymiarowanie chłodnic

Zawartość

  1. Rozpoczęcie modułu Wymiarowanie chłodnic
  2. Wybór chłodnicy
  3. Przegląd projektu i import zestawu danych
  4. Dostosowywanie grzejników
  5. Widok przebiegu rury
  6. Kompilacja materiałów
Liniowe wymiarowanie grzejników -

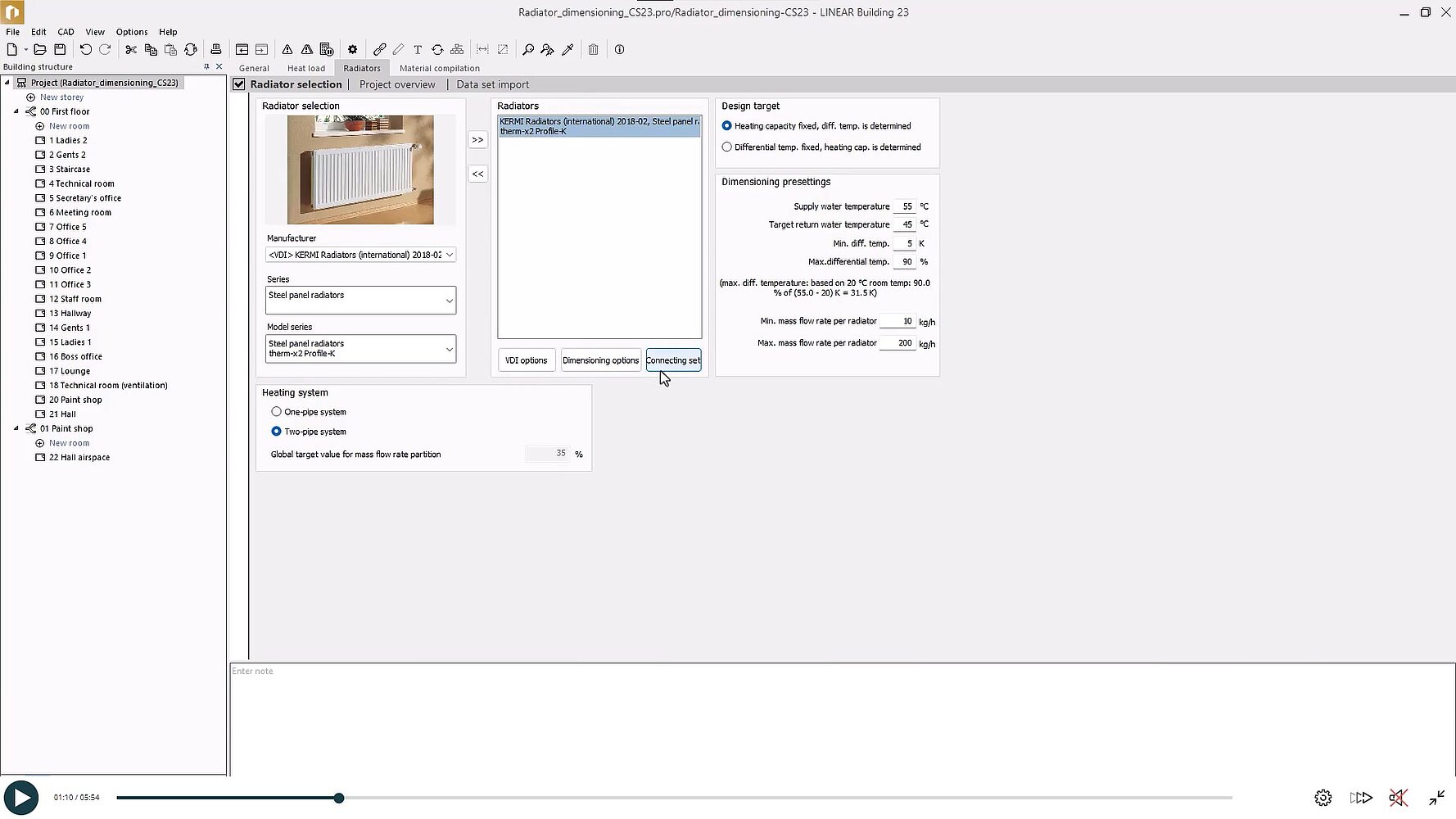

Na początek można dokonać wstępnego wyboru grzejnika na poziomie projektu, dla którego dostępna jest gama wielu modeli producentów oprócz neutralnych grzejników ogólnych.
Liniowe wymiarowanie grzejników -

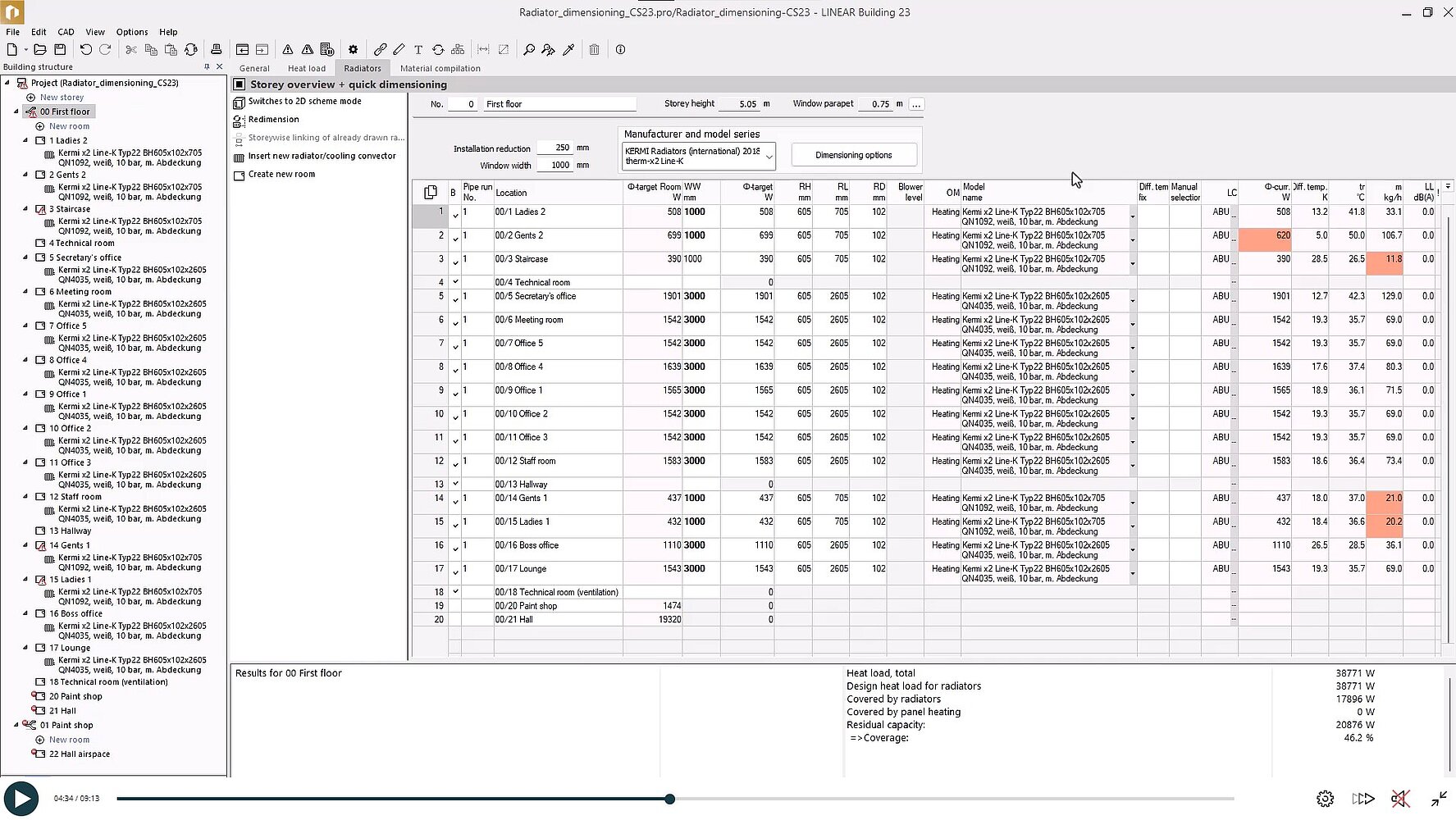

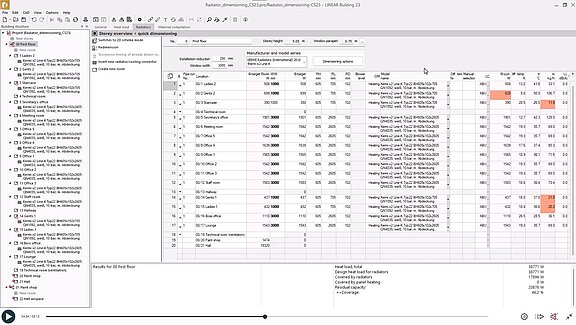

Grzejniki można następnie zwymiarować dla wszystkich pomieszczeń.
Liniowe wymiarowanie grzejników -

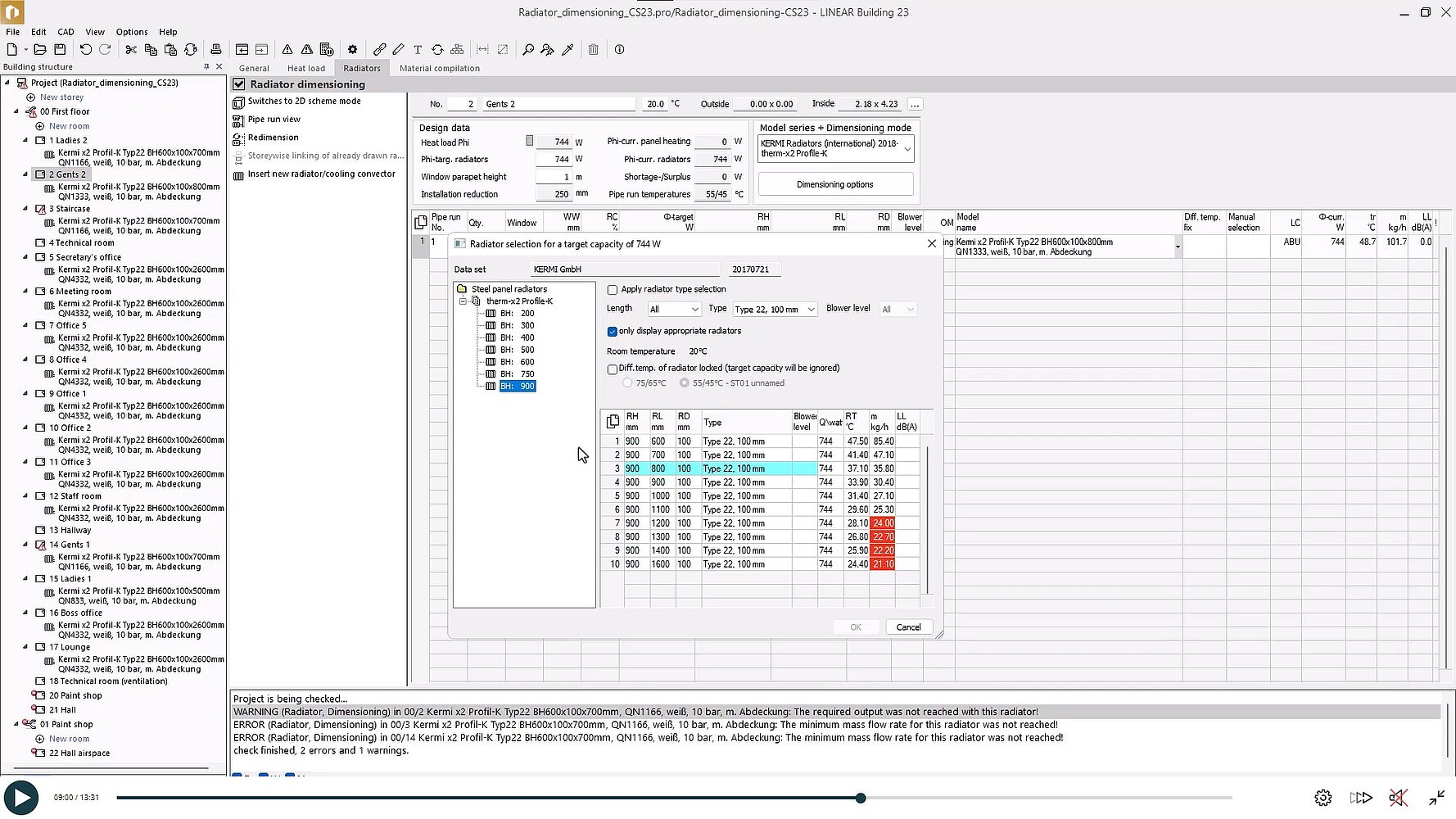

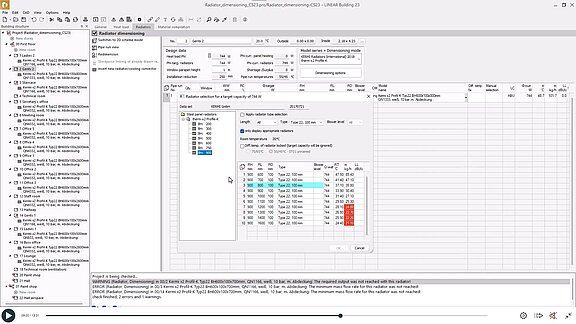

Następnie można przeprowadzić precyzyjną regulację zaprojektowanych grzejników dla każdego pomieszczenia.
Liniowe wymiarowanie grzejników -

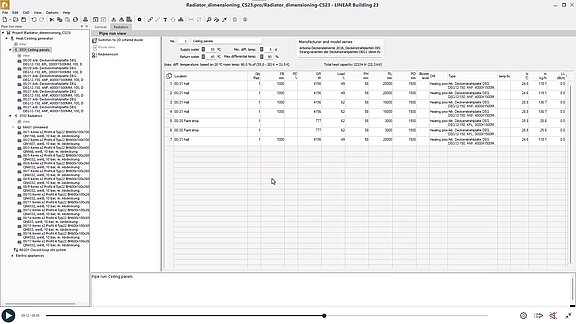

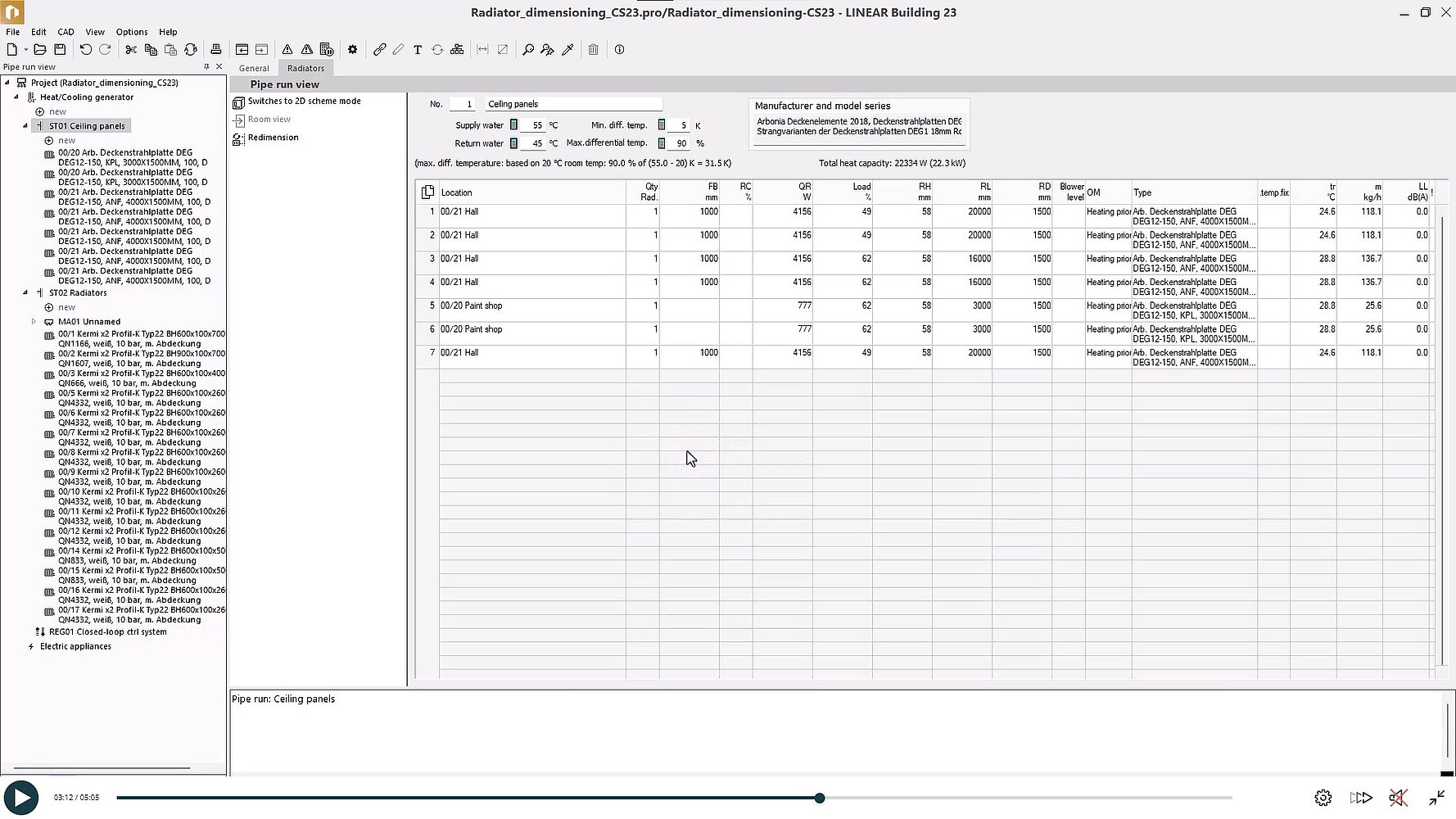

Po kliknięciu przycisku "Pipe run view" (Widok przebiegu rur) ekran zmienia się i po lewej stronie widzimy wszystkie grzejniki przypisane do danego przebiegu rur.
Liniowe wymiarowanie grzejników -

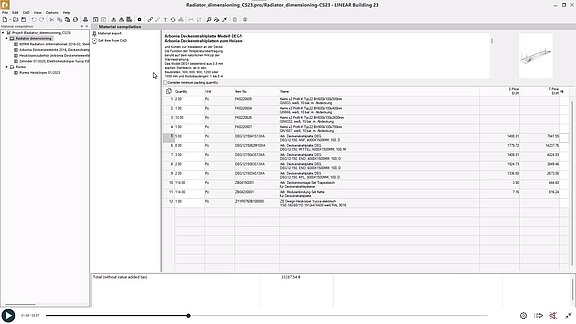

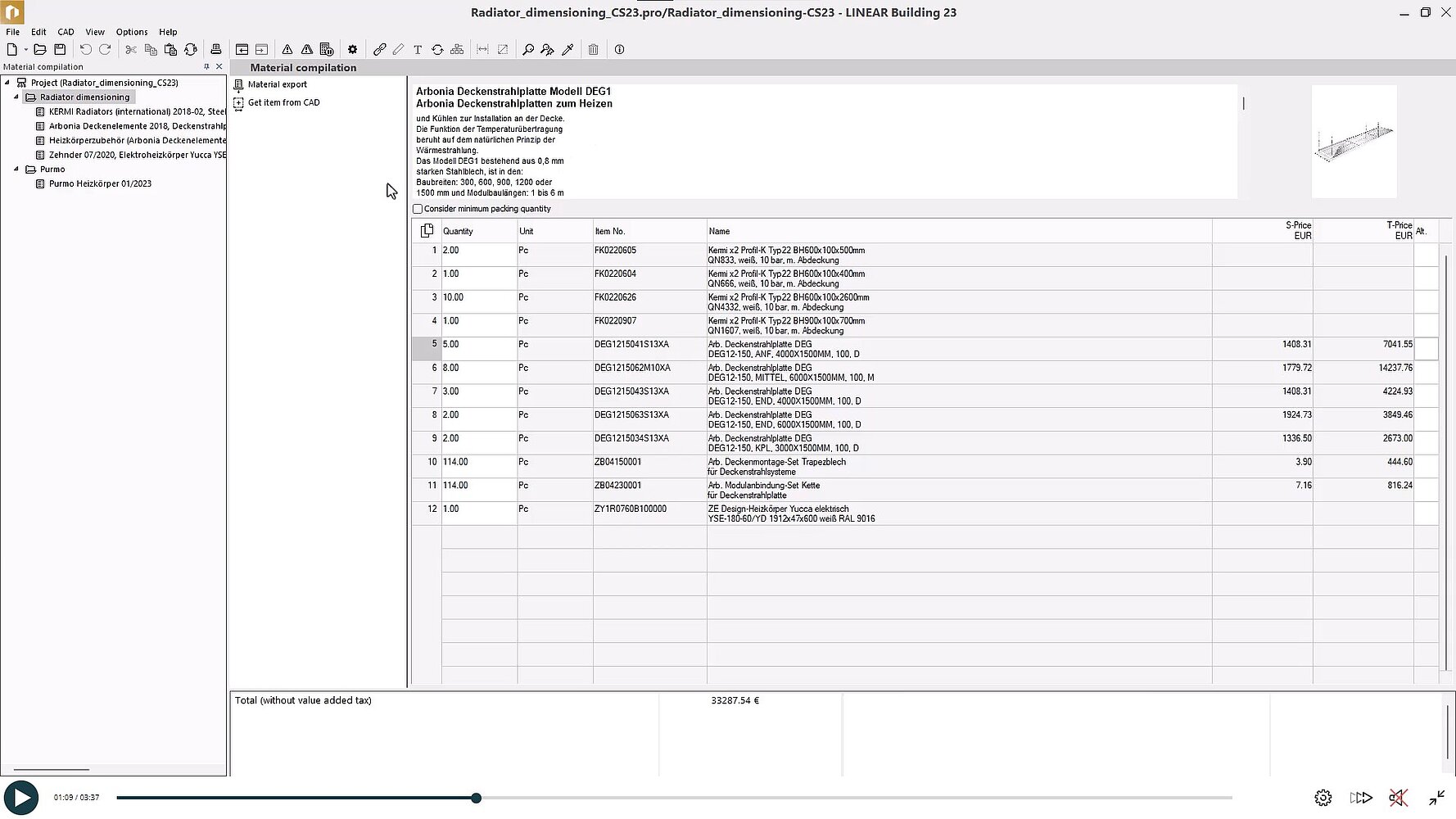

Po zwymiarowaniu otrzymasz kompletne zestawienie materiałów.
Liniowe wymiarowanie grzejników -

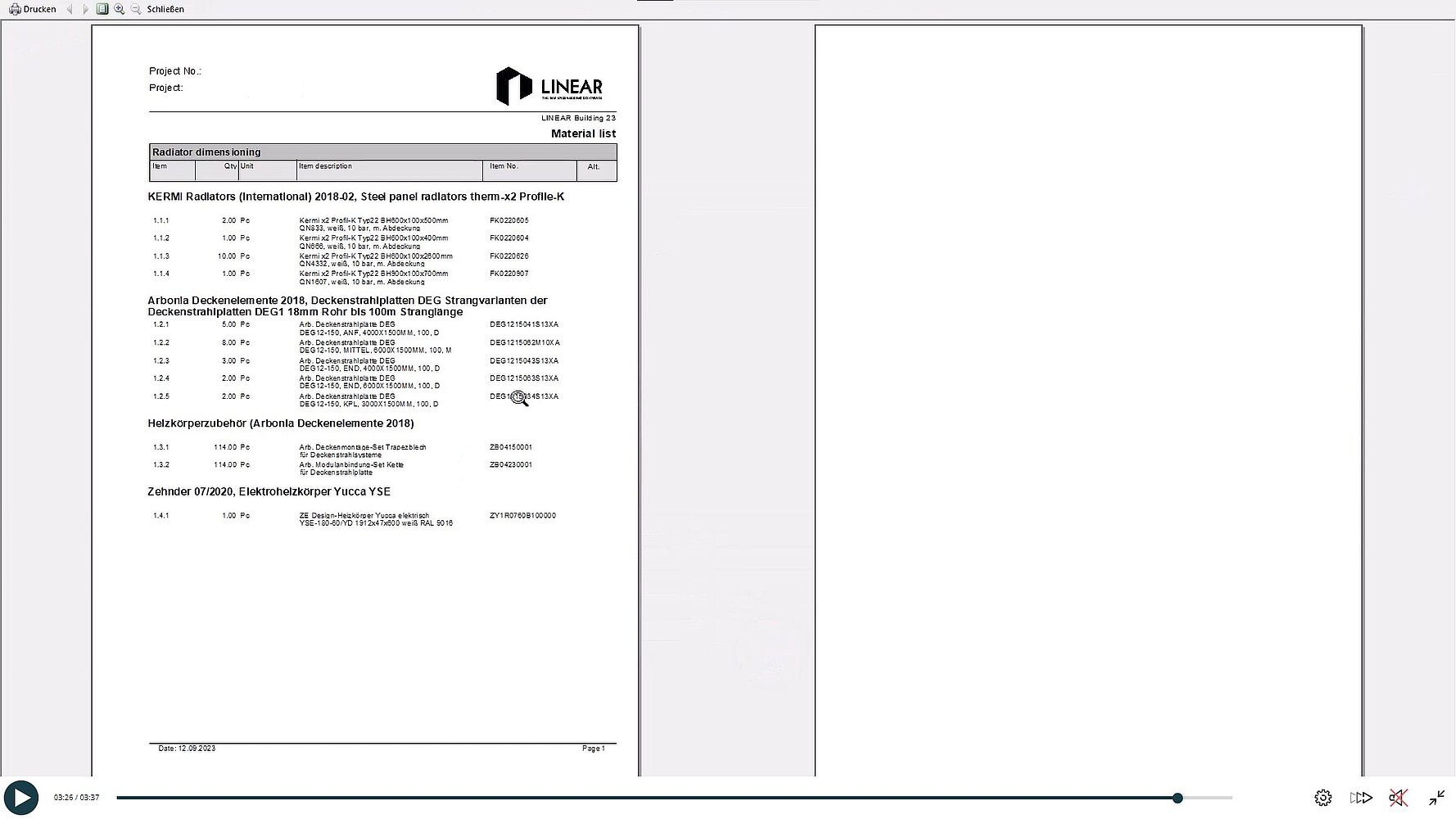

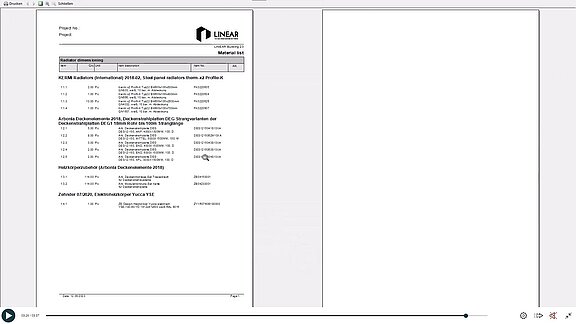

Wydruk zawiera następnie wyraźną listę wszystkich systemów grzewczych, które zostały zwymiarowane.

Kliknij tutaj, aby zapoznać się z kursem
