Czym jest karta charakterystyki pomieszczenia – dawniej i dziś
Samo stosowanie karty charakterystyki pomieszczenia nie jest nowym pomysłem. Jednak tradycyjna rola karty danych pomieszczenia polegała raczej na dokumentowaniu wyposażenia i stanu pomieszczenia lub pełnieniu funkcji załącznika do dokumentów projektowych. Załączniki te były wówczas dostępne w formie statycznych wykazów – początkowo w wersji papierowej, później jako tabele w formacie Excel lub PDF – i miały na celu albo udokumentowanie stanu zaawansowania prac projektowych, albo, w najlepszym przypadku, przedstawienie opisu końcowego stanu projektu.
Z kolei podejście polegające na tworzeniu spójnego modelu informacyjnego jest stosunkowo nowe. Zamiast na etapie planowania, nacisk kładzie się na cykl życia, obejmujący koncepcję, planowanie, budowę i eksploatację. W połączeniu z możliwością odczytu danych przez maszyny, która nie jest jedynie „miłym dodatkiem”, ale deklarowanym celem tego modelu informacyjnego, podejście to jest systematycznie realizowane dopiero od kilku lat. Wersje cyfrowej karty danych pomieszczenia w procesie BIM po raz pierwszy pojawiły się w badaniach, wytycznych i projektach pilotażowych na początku lat 20. XXI wieku.
Zaawansowane oprogramowanie do zarządzania cyfrowymi kartami charakterystyki pomieszczeń jest dostępne już od pewnego czasu, szczególnie w zakresie planowania nieruchomości na dużą skalę oraz zarządzania obiektami. Jednak cyfrowe karty charakterystyki pomieszczeń jako świadome, zintegrowane z BIM i zorientowane na cykl życia podejście stały się przedmiotem szerokiej dyskusji dopiero niedawno, zwłaszcza w krajach niemieckojęzycznych, a formalne ramy normatywne uzyskały dopiero wraz z publikacją normy VDI 6070 w 2024 roku.
Nie każdy projekt klienta jest jednak przedsięwzięciem na dużą skalę, obejmującym ponad 1000 pomieszczeń lub ponad 50 000 m² powierzchni brutto, gdzie koszty wdrożenia i szkolenia z zakresu tak kosztownych narzędzi są opłacalne. Zasadniczo jednak arkusz danych pomieszczenia jest przydatny nawet w przypadku planowania tylko jednego pomieszczenia. Dlatego potrzebujemy narzędzia, które jest łatwe w obsłudze i płynnie integruje się z istniejącym oprogramowaniem: modułu arkusza danych pomieszczenia dla LINEAR Building.
Zanim przejdziemy do szczegółów, przyjrzyjmy się najpierw ogólnemu zastosowaniu cyfrowej karty danych pomieszczenia oraz jej zaletom.
Korzyści i przykłady zastosowań cyfrowego arkusza danych pomieszczenia
Ponieważ cyfrowy arkusz danych pomieszczenia jest wykorzystywany przez cały cykl życia obiektu, a jego korzyści zmieniają się w czasie, podzieliliśmy naszą analizę na następujące obszary: koncepcja/planowanie wymagań, projektowanie/planowanie, realizacja oraz eksploatacja.
Na etapie planowania koncepcji i wymagań
| Cel: | „Zebranie wymagań dotyczących budowanego obiektu w sposób uporządkowany i niezależny od modelu.” |
| Wartość dodana: | „Arkusz danych pomieszczenia pełni funkcję »arkusza specyfikacji w formie tabelarycznej«, który jest następnie powiązany z modelem. Wymagania nie są »ukryte« w protokołach itp., lecz pozostają weryfikowalne maszynowo.” |
| Między innymi definiuje się tu obszary funkcjonalne (w zależności od typu budynku), np.: | „• Budynki biurowe i administracyjne: główne przeznaczenie/zadania, komunikacja/współpraca, reprezentacja/recepcja, obsługa/wsparcie, mieszkania, gastronomia, technologia, logistyka |
| • Budynki edukacyjne: nauczanie/instruktaż, opieka pozaszkolna/nadzór, sport/aktywność fizyczna, administracja, przestrzeń społeczna/publiczna | |
| • Szpital: opieka nad pacjentami, diagnostyka, terapia, opieka w nagłych wypadkach, obsługa, logistyka/gastronomia, administracja, technologia” | |
| Zdefiniowano tu między innymi typy pomieszczeń (w zależności od typu budynku), np.: | „• Biura indywidualne, biura grupowe, sale konferencyjne, hol wejściowy, pomieszczenia IT/serwerowe, pomieszczenia socjalne, pomieszczenia techniczne, sale lekcyjne, opieka pozaszkolna, stołówka...” |
| W tym miejscu określa się między innymi ilości i wartości docelowe, np.: |
• Powierzchnie pomieszczeń według typu (biuro indywidualne 12–14 m², sala lekcyjna 60–70 m², ...) • Powierzchnie pomieszczeń według typu i liczby osób (biura: 12 m²/osobę, sala pacjentów: 10 m²/osobę, sala lekcyjna: 2,5 m²/ucznia, …) • Maksymalna liczba osób w pomieszczeniu: maks. 30 osób w sali lekcyjnej, maks. 4 osoby w biurze grupowym) • Liczba urządzeń sanitarnych • Docelowe wartości temperatury • Jakość powietrza (minimalna częstotliwość wymiany powietrza, limity CO₂, ...) • Normy akustyczne (czas pogłosu, izolacja akustyczna między pomieszczeniami, …) • Oświetlenie (natężenie oświetlenia, stosunek światła dziennego do powierzchni okien, …) • Instalacja elektryczna (liczba gniazdek zasilających i sieciowych, parametry przyłączeniowe, …) • Media (woda, ścieki, sprężone powietrze, tlen, …) • Energia (maks. 40 W/m²) |
Na etapie projektowania/planowania
| Cel 1: | „Karta danych pomieszczenia staje się głównym dokumentem referencyjnym (dla projektowania specjalistycznego).” |
| Korzyść 1: | „Karta danych pomieszczenia staje się głównym źródłem informacji o danych dotyczących pomieszczeń, podczas gdy model BIM zapewnia obraz geometryczny. Te dwa elementy razem tworzą spójny model informacyjny.” |
| Tak to działa: | „Najpóźniej po zsynchronizowaniu pomieszczeń w arkuszu danych pomieszczeń z pomieszczeniami w modelu możliwe jest przeprowadzenie automatycznej kontroli poprawności i spójności — od „bardzo prostych” (Czy wszystkie pomieszczenia z arkusza danych pomieszczeń są przedstawione w modelu?) po bardziej złożone kontrole oparte na regułach (Czy wymagania dotyczące pomieszczeń są spełnione?).” |
| Cel 2: | Unikanie „luki informacyjnej”. |
| Wartość dodana 2: | Po zebraniu danych nie znikają one w „czarnej dziurze”, lecz mogą być celowo ponownie wykorzystane w procesie planowania. Oprócz zapobiegania błędom wynikającym z kopiowania i wklejania, pozwala to również zaoszczędzić wiele czasu i wysiłku. |
| Tak to działa: | Dzięki zapisaniu danych w formacie nadającym się do odczytu maszynowego z unikalnymi identyfikatorami (każda wartość ma unikalną nazwę lub klucz) różne aplikacje (narzędzia projektowe, obliczenia obciążeń, oprogramowanie projektowe, testy) oraz uczestnicy projektu (z dziedziny architektury, planowania, realizacji, zarządzania obiektami) mogą uzyskać dostęp do tych samych wartości. Jeśli ulegną one zmianie, zaktualizowane wartości będą ponownie dostępne wszędzie. Dane są udostępniane albo poprzez etapy synchronizacji (model arkusza danych pomieszczenia), albo poprzez bezpośredni dostęp do danych (w ramach aplikacji arkusza danych pomieszczenia lub na platformie CDE). |
A poza samym planowaniem
| Podczas planowania realizacji oraz przy przekazywaniu projektu do działu operacyjnego lub zarządu obiektu istnieje wiele innych możliwych zastosowań, które zostaną tutaj jedynie pokrótce omówione: |
• Identyfikacja schematów w pomieszczeniach na potrzeby realizacji (efektywność dzięki efektom powtórzeń) • Zarządzanie zmianami (rejestrowanie zmian) • Kontrola i zarządzanie usterkami • Informacje dla kierownictwa i służb (konserwacja, sprzątanie itp.) • itd. |
Rola modułu LINEAR Room
Data Sheet Na obecnym etapie zbyt śmiałe byłoby określenie nowego modułu LINEAR Room Data Sheet mianem cyfrowej karty charakterystyki pomieszczenia zorientowanej na cykl życia. W szczególności brakuje jeszcze szczegółowego zarządzania zmianami: kto co zmienił, kiedy, gdzie to omówiono i kto zainicjował zmianę? Zwiększa to jednak również obciążenie administracyjne wszystkich osób zaangażowanych w projekt. Aby uprościć obsługę, moduł LINEAR Room Data Sheet oferuje już łatwy dostęp do kolejnego etapu planowania.
Moduł arkusza danych pomieszczeń jest bardzo wydajnym narzędziem, które jest zawsze dostępne i łatwe w użyciu, zwłaszcza na etapie projektowania i planowania budynków. Ponadto nie ma konieczności uzgadniania wspólnego narzędzia ze wszystkimi uczestnikami projektu. Wyżej wymienione cele można osiągnąć dzięki modułowi arkusza danych pomieszczeń, który zapewnia odpowiednią wartość dodaną.
Ponadto, dzięki ścisłej integracji z LINEAR Solutions, moduł arkusza danych pomieszczeń oferuje znaczące korzyści w porównaniu z rozwiązaniami zewnętrznymi: wiele funkcji działa już automatycznie lub jest szczególnie łatwych w konfiguracji. Na przykład wiele „kluczy wartości” – nazywamy je „nazwami parametrów” – jest już znanych, dzięki czemu jasne jest, w jaki sposób należy przetwarzać ich wartości. Obejmuje to między innymi obłożenie, temperatury w pomieszczeniach, obciążenia grzewcze i chłodnicze oraz wyposażenie pomieszczeń (np. instalacje sanitarne, elektryczne, GA). Wartości te można następnie wykorzystać w dalszym planowaniu w programie LINEAR Solutions. Niezależnie od tego, czy chodzi o koncepcje schematyczne przy użyciu generatorów schematów, moduły projektowe grzejników, ogrzewania i chłodzenia promiennikowego lub nawiewników powietrza, czy też o opracowanie koncepcji trasy rurociągów opartej na modelu (patrz artykuł „Od arkusza danych pomieszczenia do koncepcji trasy rurociągów”).
Zintegrowane wsparcie AI może pomóc w szybkim formułowaniu wiarygodnych założeń w przypadku braku informacji – co z pewnością się zdarzy. Dzięki temu założenia nie są jedynie domysłami lub żmudnymi szacunkami. Może ono również pomóc w walidacji poprzez porównanie dostarczonych wartości z istniejącymi, pełniąc rolę „drugiej opinii”.

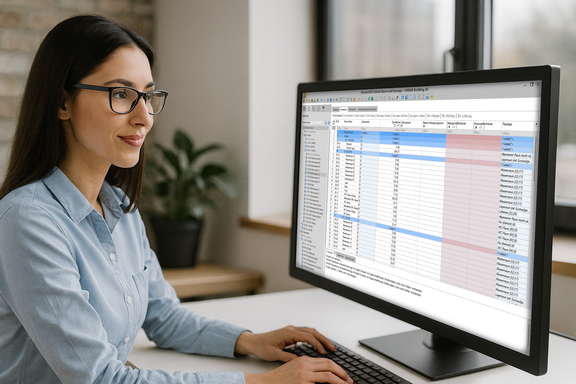

Nawet dla osób niezaznajomionych z koncepcją cyfrowej karty charakterystyki pomieszczenia moduł ten zapewnia niespotykaną dotąd przejrzystość i prostotę podczas wprowadzania danych dotyczących pomieszczeń. Można na przykład w łatwy sposób wyświetlić przegląd docelowych temperatur w pomieszczeniach wraz z odpowiadającymi im obciążeniami grzewczymi i chłodniczymi oraz współczynnikami pokrycia, pogrupowanymi według typu pomieszczenia. Dzięki temu można zidentyfikować wartości odstające w temperaturach docelowych i w razie potrzeby natychmiast je skorygować, bez konieczności opuszczania widoku.
Wszyscy, którzy dostrzegają pełen potencjał i chcą realizować przyszłe planowanie w oparciu o arkusze danych pomieszczeń, mają teraz łatwy sposób na rozpoczęcie pracy. Informacje potrzebne do planowania można uzyskać od biura architektonicznego lub kierownictwa BIM jeszcze przed pierwszym, przysłowiowym „pociągnięciem pióra”. W tym celu prosimy o przesłanie arkusza kalkulacyjnego Excel z odpowiednimi kolumnami, które mogą być również puste. W miarę postępu planowania gęstość i jakość informacji można stopniowo zwiększać, na przykład wykorzystując model jako platformę wymiany danych lub dodatkowe pliki Excel do wymiany danych – z „jednym źródłem prawdy” dla wszelkiego rodzaju danych dotyczących pomieszczeń.
Wnioski Cyfrowa
karta charakterystyki pomieszczenia ewoluuje z niegdyś „załącznika” zawierającego statyczne wykazy w kierunku kompleksowego modelu informacyjnego i narzędzia do zarządzania, które strukturalnie łączy wymagania, planowanie i późniejsze wykorzystanie. Zapewnia to przejrzystość, zwłaszcza na etapach projektowania i planowania, zmniejsza tarcia między zaangażowanymi stronami oraz pozwala zachować spójność informacji w celu ich ponownego wykorzystania, zamiast dopuścić do ich rozproszenia lub utraty w trakcie realizacji projektu.
W przypadku przyszłych projektów warto zatem rozważyć zastosowanie cyfrowej karty danych pomieszczenia na wczesnym etapie i korzystać z niej konsekwentnie: najlepiej nie tylko po przygotowaniu modelu, ale już podczas planowania wymagań jako wspólnej, czytelnej dla maszyn podstawy. Ci, którzy zaczynają od niewielkich kroków – nawet przy początkowo uproszczonej strukturze – mogą stopniowo zwiększać gęstość i jakość informacji, kładąc w ten sposób podwaliny pod bardziej wydajne, weryfikowalne i solidne procesy planowania. Krótko mówiąc: cyfrowa karta danych pomieszczenia jest pragmatycznym sposobem na zapewnienie bezpieczeństwa planowania – oraz użytecznym standardem, który należy wprowadzić od samego początku w przyszłych projektach.
PS: Nawet jeśli ostatecznie będą Państwo musieli wypełnić folder kartami danych pomieszczeń w tradycyjny sposób, proces ten można oczywiście zautomatyzować w oparciu o dane ustrukturyzowane.
