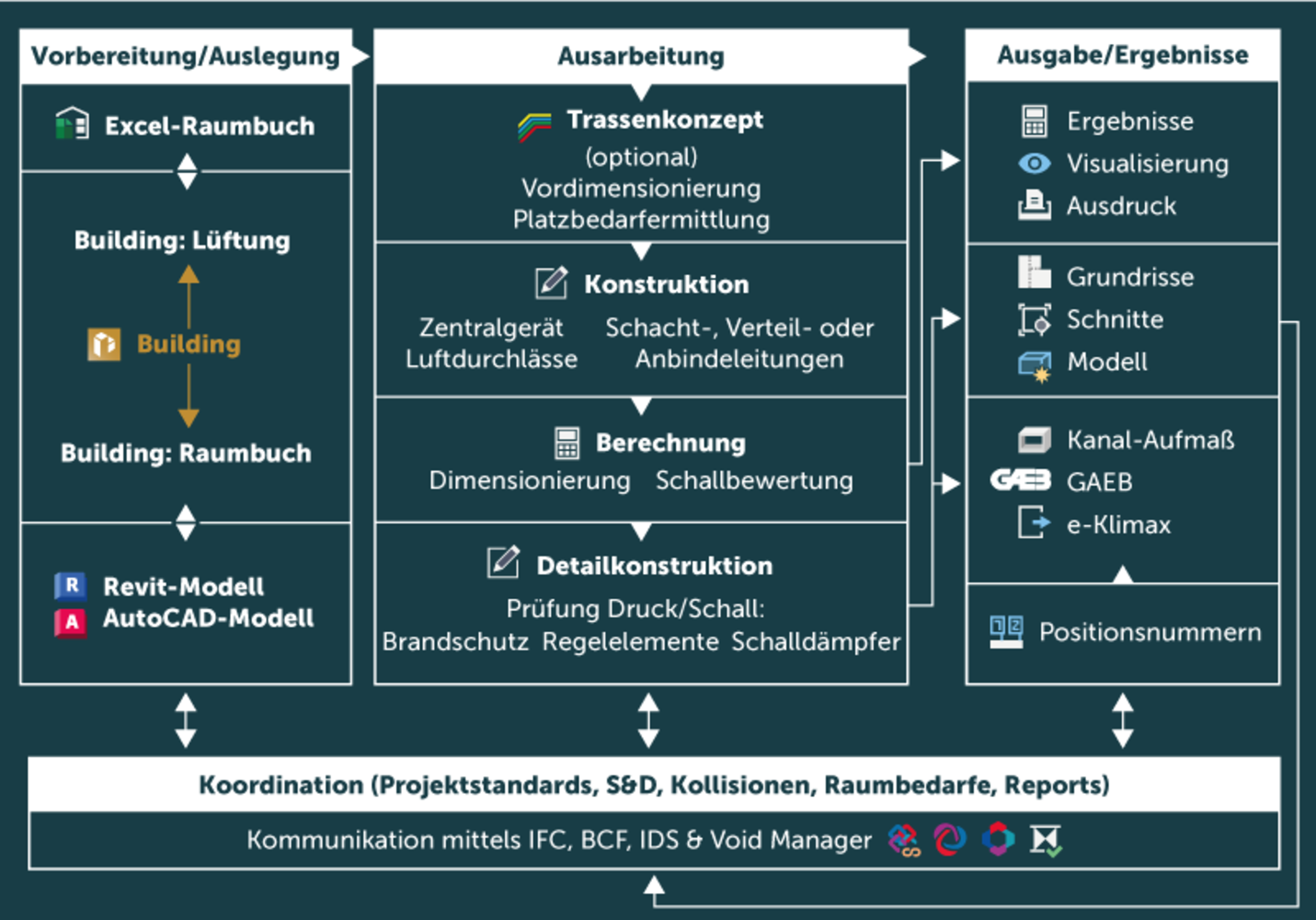

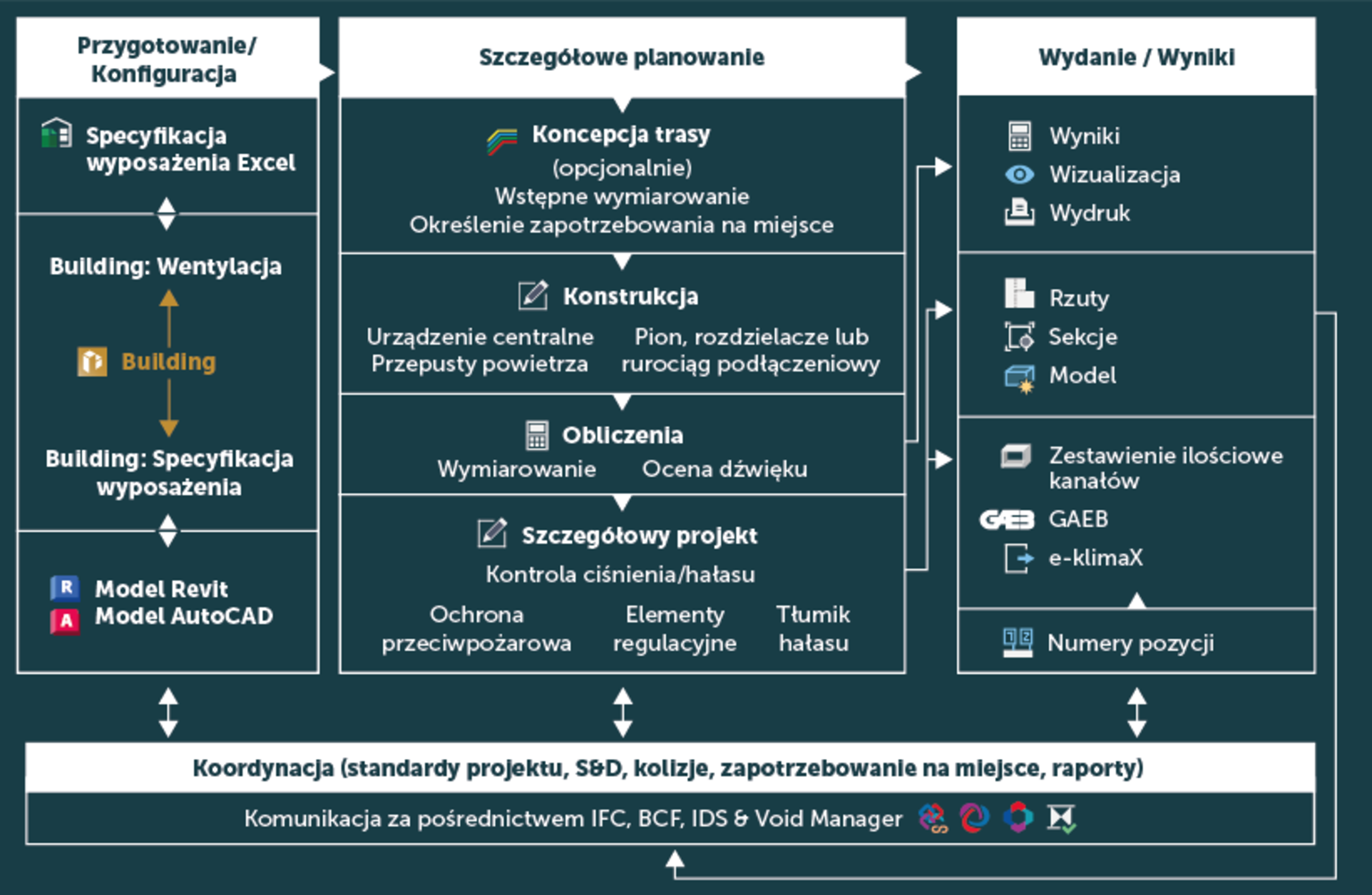

Zaczynamy we wczesnej fazie planowania, gdy nie jest dostępny model budynku, a następnie przechodzimy do planowania opartego na modelu, pomiaru modelu w celu szczegółowego planowania i przesłania pliku do produkcji elementów kanału.
"Tylko" książka pomieszczeń?
Nawet na bardzo wczesnych etapach planowania, książka pomieszczeń z najważniejszymi informacjami jest często dostępna w wyniku oceny potrzeb. Począwszy od samych pomieszczeń, ważne są informacje strukturalne, takie jak sekcje budynku, kondygnacje, jednostki (do wynajęcia), takie jak mieszkania, skrzydła biurowe, oddziały (medyczne) itp. Do tego dochodzą powierzchnie pomieszczeń, docelowe temperatury, (z grubsza zakładane) obciążenia, obłożenie itp.
Dzięki takiej książce pomieszczeń, która zawsze może być wymieniana ze skoroszytami programu Excel poprzez synchronizację książki pomieszczeń jako najniższego wspólnego mianownika, całe projekty LINEAR Building można skonfigurować w ciągu pięciu minut, a dalsze określanie obciążeń, wstępne projekty wymienników energii, a także schematyczne koncepcje systemów można opracować dla większości branż.
W przypadku planowania wentylacji, wymagane ilości powietrza w poszczególnych pomieszczeniach można określić w module wentylacji. Na podstawie typu pomieszczenia ustalane są odpowiednie wytyczne, a w razie potrzeby wymagania są dostosowywane. W zależności od metody obliczeniowej i poziomu szczegółowości dostępnych informacji, można dodać dalsze wymagania dotyczące wykorzystania, począwszy od informacji specyficznych dla obszaru, a skończywszy na szczegółowych specyfikacjach obciążenia dla urządzeń kuchennych lub wyposażenia basenu.
Oprócz importu książki pomieszczeń, objętości powietrza mogą być dalej strukturyzowane za pomocą nowego modułu książki pomieszczeń (Data publikacji artykułu nie została jeszcze ustalona): Na przykład, poprzez dodanie szybów i/lub stref jako dodatkowych parametrów strukturyzujących, objętości powietrza można łatwo podzielić między nie już w LINEAR Building. Wartości te można następnie wykorzystać do wstępnego określenia przestrzeni wymaganej w szybach i obszarach dystrybucji.
Wreszcie, te ustawienia i wyniki można zsynchronizować z powrotem do skoroszytu Excel i wysłać z powrotem do innych uczestników planowania.
Nieciągłość mediów przy przejściu na pracę opartą na modelu?
Jako uzupełnienie poprzedniego rozdziału należy najpierw wspomnieć, że możliwe jest również rozpoczęcie pracy bezpośrednio z modelem budynku (Revit, IFC, model architektoniczny AutoCAD). Zamiast synchronizacji książki pomieszczeń, projekt budynku jest wtedy początkowo przenoszony z programu CAD. Reszta pozostaje identyczna. Możliwe jest również przesłanie wyników do książki pomieszczeń Excel.
Jeśli teraz założymy, że przepływ pracy rozpoczął się wcześnie od książki pomieszczeń, a model CAD jest dostępny dopiero na późniejszym etapie, wówczas proste przełączenie na model CAD następuje w tym momencie w programie Building. Nie jest zatem konieczne ponowne rozpoczynanie planowania. Pozwala to uniknąć przerażającej utraty informacji z powodu przerwy w mediach podczas zmiany faz planowania. Oczywiście po zmianie nośnika zawsze mogą być dostępne inne informacje. Zazwyczaj powierzchnie i kubatura pomieszczeń w modelu CAD są dokładniejsze niż wartości docelowe lub założenia w księdze pomieszczeń. Jednak w modelu CAD często brakuje informacji (metadanych), takich jak obłożenie pomieszczeń lub docelowe temperatury. Dlatego przy pierwszej synchronizacji z CAD należy zwrócić uwagę na to, kto dostarcza jakie "prawdziwe dane". W typowych przypadkach dostępne są już ustawienia synchronizacji, które niczego nie "psują", a jedynie dodają brakujące dane. Więcej informacji na ten temat można znaleźć w poniższej ramce.
Dane związane z modelem generowane efektywnie
Sensowne jest przechowywanie wszystkich danych związanych z planowaniem budynku w modelu, gdzie są one uważane za bezpieczne. Zwłaszcza jeśli jest on hostowany jako centralny model "w chmurze", dostępny dla wszystkich uczestników planowania. Niemniej jednak dane te są często wprowadzane lub rejestrowane bardziej efektywnie poza środowiskiem CAD. W przypadku LINEAR Solutions, LINEAR Building jest dostępny do tego celu, z opcjami analizy obciążeń, modułami projektowymi i modułem książki pomieszczeń. LINEAR Building oferuje w tym celu konfigurowalną synchronizację parametrów, która zapewnia, że dane związane z modelem są dostępne w modelu CAD przez cały czas, ale obliczenia lub wprowadzanie danych mogą być wykonywane tak wydajnie, jak to możliwe.
Domyślne ustawienie synchronizacji parametrów jest już ustawione w taki sposób, że dla rosnącej liczby parametrów aktywowany jest tryb automatyczny ("Import/Export"), który automatycznie rozpoznaje stronę, na której dokonano regulacji. W przypadku innych parametrów, które są obowiązkowe lub zwykle rejestrowane po stronie modelu, ustawienie jest takie, że są one przesyłane tylko stamtąd. I odwrotnie.
W ten sposób zapewniamy, że model CAD pozostaje podstawą dla danych związanych z modelem, ale dane mogą być nadal generowane w najbardziej efektywny sposób.
Po zakończeniu synchronizacji wymagane objętości powietrza są dostępne jako parametry dla pomieszczeń. W razie potrzeby Building zaktualizował je ponownie w oparciu o kubatury pomieszczeń z modelu CAD.
W następnym kroku musisz podjąć decyzję - tak jak w podręczniku budowlanym IKEA: Jeśli chcesz kontynuować klasyczny proces planowania, możesz po prostu pominąć następny rozdział "Wczesna koncepcja trasy". Jeśli chcesz zainspirować się możliwościami oferowanymi przez to podejście, po prostu kontynuuj czytanie tutaj.
Wczesna koncepcja trasy
Nawet na bardzo wczesnych etapach warto przeprowadzić wstępne planowanie trasy, zwłaszcza jeśli można bezpośrednio rozważyć inne prace TGA. Celem tego planowania jest poinformowanie o wymaganiach dotyczących przestrzeni: Ile miejsca potrzeba w centrum energetycznym? Czy lepiej jest zlokalizować centrum wentylacji na dachu czy w budynku? Jaka jest optymalna liczba i rozmiar wymaganych szybów? Jak wykorzystać przestrzeń dostępną w kanałach nawiewnych pod sufitem? Na te i inne pytania należy odpowiedzieć na wczesnym etapie.
W przypadku klasycznej metody wydaje się to oczywiście dość czasochłonne, ponieważ duża część planowania musi być wykonana (zbyt) wcześnie. Planowanie tras oferuje dokładnie odpowiednie narzędzie do tego celu: bez modelowania poszczególnych kanałów i rur, duże, łatwe do zdefiniowania korpusy tras mogą być układane przez budynek. Zawierają one już informacje o rurociągach dla wszystkich istotnych branż i pokazują całkowitą wymaganą przestrzeń.
Obciążenia poszczególnych mediów wymagane do wstępnego wymiarowania można łatwo pobrać z książki pomieszczeń w budynku lub z parametrów dostępnych w pomieszczeniach. Nie są wymagane żadne odbiorniki, takie jak grzejniki, regulacja temperatury powierzchni, nawiewniki powietrza czy urządzenia sanitarne. Nadchodzące dalsze zmiany w koncepcji routingu jeszcze bardziej uproszczą to zadanie poprzez automatyzację zbierania obciążeń, w tym podejścia symultanicznego.
Główną zaletą tego typu planowania jest to, że odcinki trasy są wprowadzane bardzo szybko w schematycznym edytorze przekrojów dla korpusów trasy. Trójwymiarowe (ponowne) pozycjonowanie poszczególnych linii jest całkowicie wyeliminowane. Oznacza to, że zmiany wymagań lub planów mogą być wprowadzane bardzo szybko.
Komunikowanie wyników tego wczesnego planowania z innymi uczestnikami planowania jest ważną częścią tej fazy planowania. Oprócz dostarczania modelu trasy (w zależności od metodologii w modelu centralnym, jako plik Revit lub jako plik IFC), moduł Zadania i raporty zapewnia również narzędzia koordynacyjne, które mogą doskonale komunikować potrzebę koordynacji za pomocą koncepcji BCF.
Kolejna warta uwagi uwaga: wysiłek włożony w koncepcję trasy można wykorzystać również tutaj: Korpusy tras można w dowolnym momencie przekształcić w pojedyncze linie. Wygenerowane linie można następnie bezproblemowo ponownie wykorzystać w bardziej szczegółowych fazach planowania. Bez utraty informacji z powodu przerw w transmisji!
Modelowanie sieci kanałów
Kolejnym krokiem jest umieszczenie nawiewników powietrza w pomieszczeniach. Należy teraz wybrać pomiędzy różnymi wariantami: Jeśli ma być zastosowana instalacja otwarta z kratkami wentylacyjnymi w kanałach, odpowiednie kanały są umieszczane jako pierwsze. Do wstępnego zwymiarowania kanałów można (ponownie) użyć zintegrowanego suwaka kanałów. W drugim przypadku nawiewniki powietrza, które mają być później podłączone indywidualnie, są umieszczane bezpośrednio.
W obu przypadkach nawiewniki/kratki wentylacyjne są wybierane jako neutralne komponenty z biblioteki lub bezpośrednio z przeglądarki LINEAR CAD lub Content Hub w zależności od producenta (patrz ramka "Komponenty wentylacyjne z "lepszymi" danymi"). Należy rozważyć zalety i wady obu opcji. Za wyborem specyficznym dla producenta przemawia pewność zainstalowania właściwego rozmiaru od samego początku, otrzymanie informacji o możliwym problemie z nawiewnikami w przypadku późniejszych odchyleń objętościowych natężeń przepływu oraz, w zależności od komponentu, oczywiście otrzymanie odpowiednich wartości nastaw do regulacji. Dzięki komponentom specyficznym dla producenta uzyskuje się również bardziej precyzyjne wartości strat ciśnienia i dane dźwiękowe. Ich neutralność przemawia na korzyść komponentów neutralnych. Istnieją jednak również sposoby na "ukrycie" pochodzenia komponentów specyficznych dla producenta: Na przykład producenci często oferują uproszczone geometrie swoich komponentów, które ukrywają logo i cechy specyficzne dla produktu. Widoczne właściwości i dane można również zneutralizować.
W nadchodzącej wersji V26 możliwe będzie również przypisanie informacji specyficznych dla producenta/produktu do komponentów neutralnych. W ten sposób komponenty zachowają swój neutralny wygląd, ale zostaną uwzględnione w obliczeniach z "prawdziwymi" danymi.
W przypadku nawiewników specyficznych dla producenta sam wybór jest zawsze dokonywany przy użyciu algorytmu projektowego, który wymaga określenia objętościowego natężenia przepływu i zamierzonego zastosowania (nawiew lub wywiew). Z jednej strony zapewnia to prawidłowy dobór, a z drugiej strony komponenty wprowadzają własne projektowe objętościowe strumienie powietrza bezpośrednio do modelu budynku, dzięki czemu nie trzeba ich ponownie określać.
W przypadku nawiewników neutralnych, objętościowe natężenie przepływu jest określane dopiero po umieszczeniu, na przykład za pomocą właściwości LINEAR. Można to również zrobić dla kilku nawiewników jednocześnie, dzięki czemu krok ten zajmuje teraz tylko chwilę.
Zmiany strumieni objętości nawiewnika w przypadku zmiany wymagań można wprowadzać w ten sam efektywny sposób dla wszystkich typów nawiewników (w tym specyficznych dla producenta). Staje się to jeszcze bardziej wydajne, jeśli do tych zadań wykorzystywane są listy elementów (LINEAR dla Revit) lub listy komponentów (LINEAR dla AutoCAD). Potężne opcje filtrowania pozwalają na bardzo szybkie przetwarzanie podobnych przepustów.
Jeśli ma zostać przeprowadzona również ocena akustyczna systemu, typ pomieszczenia i kształt pomieszczenia dla wentylacji można przypisać w ten sam sposób. Chociaż kształt pomieszczenia jest określany automatycznie dla większości pomieszczeń, w przypadku bardziej złożonych geometrii wymagane jest ręczne wprowadzenie danych. Wszystkie informacje do oceny akustycznej, takie jak czas pogłosu, obszar pochłaniania i dopuszczalny poziom ciśnienia akustycznego, są określane na podstawie tych dwóch szczegółów.
Komponentywentylacyjnez "lepszymi" danymi
Najważniejsi producenci komponentów wentylacyjnych są już zintegrowani z LINEAR Solutions, zarówno poprzez zestawy danych VDI3805, jak i poprzez bezpośrednie połączenie z oprogramowaniem producenta lub portalami: komponenty są dostępne z ich geometrią dla wszystkich platform CAD, a także z ich danymi technicznymi. Szczególną cechą integracji z LINEAR Solutions jest to, że komponenty dostarczają nie tylko dane dla przypadku projektowego, ale także wszystkie dane dla całego obszaru zastosowania. Zmiany przepływów objętościowych automatycznie prowadzą zatem do zmian danych dotyczących dźwięku i ciśnienia oraz, w zależności od komponentu, prawdopodobnie również do zmian ustawień (przepustnic).
Byłoby jednak arogancją twierdzić, że dostępne komponenty sprawią, że wszyscy będą w pełni zadowoleni. Zawsze czegoś brakuje. Nawet jeśli jest to tylko ulubiony producent specjalnych komponentów lub producent, który jest "topowym psem" za granicą. Oczywiście chcielibyśmy również móc włączyć tego producenta do naszego portfolio (uwaga w naszym własnym imieniu: bardzo nam to pomaga, jeśli jesteś w kanale LINEAR IDEA CHANNEL aby wyrazić swoje życzenia dotyczące brakujących komponentów).
Nie musisz jednak czekać, aż producent będzie gotowy. Istnieje rozwiązanie dla wszystkich komponentów specyficznych dla producenta, których nie można wybrać bezpośrednio w oprogramowaniu: W obszarze wprowadzania danych można samodzielnie dodać brakujące dane komponentów wentylacyjnych za pomocą zaledwie kilku wpisów. Wszystko, czego potrzebujesz, to arkusz danych technicznych komponentu i kilka minut na jego wprowadzenie. Następnie wystarczy przypisać utworzony w ten sposób rekord danych do komponentów neutralnych i uzyskać rzeczywiste dane, które można wykorzystać do obliczeń.
Oczywiście nadal dostępne jest znane okno dialogowe pomieszczeń , które może być używane do wprowadzania wszystkich ustawień pomieszczenie po pomieszczeniu. Chociaż jest to mniej wydajne, dialog oferuje ładny, kompaktowy, szczegółowy widok wszystkich danych pomieszczenia z powiązanymi danymi nawiewnika, w tym docelowym/rzeczywistym bilansem przepływów objętościowych.
Jeśli nie są one jeszcze dostępne w wyniku planowania trasy, następnym krokiem jest modelowanie rur szybowych i dystrybucyjnych na kondygnacjach. W celu wstępnego zwymiarowania, objętości powietrza zsumowane w kondygnacjach i/lub strefach i szybach z Budynku i zintegrowanego suwaka kanałów mogą również pomóc w tym przypadku, jeśli jest to wymagane (uwaga: rozsądnie wiarygodne wstępne zwymiarowanie jest całkowicie wystarczające na tym etapie). W późniejszych krokach obliczenie sieci kanałów zoptymalizuje wymiary, jeśli będzie to wymagane). Po stronie pomieszczenia rury te są następnie podłączane do nawiewników za pomocą automatycznych mechanizmów.
Najpóźniej w tym momencie zaleca się skoordynowanie planowania szczelin i przebić z innymi stronami zaangażowanymi w planowanie. Moduł dostępny w tym celu na stronie umożliwia zarówno automatyczne umieszczanie propozycji przełamań, jak i ich przesyłanie do uczestników planowania w celu sprawdzenia (BCF + IFC, jeśli to konieczne) oraz anulowanie zaakceptowanych lub odrzuconych propozycji (BCF). Kontrola kolizji zintegrowana z LINEAR Solutions rozpoznaje zaakceptowane przełomowe propozycje i nie oznacza kolizji w tych punktach jako błędów. Eliminuje to konieczność oczekiwania na zaktualizowany model architektoniczny. Jeśli planowanie architektoniczne i planowanie MEP są przeprowadzane w "zamkniętym kontekście BIM" za pomocą Revit, LINEAR zapewnia również bezpłatne narzędzie dla architektury, które pozwala na bezpośrednie przekształcenie propozycji przełomów w "rzeczywiste" przełomy w modelu architektonicznym. Oznacza to, że użytkownik otrzymuje zaktualizowany model za naciśnięciem jednego przycisku.
Jednocześnie dostępna jest teraz obliczalna sieć. Nawet przed zainstalowaniem sprzętu przeciwpożarowego, komponentów sterujących i dźwiękochłonnych, obliczenia sieci kanałów powinny zostać przeprowadzone raz w celu (sprawdzenia) wymiarowania kanałów. Jeśli istnieją teraz rozbieżne rozmiary kanałów, automatyczne ponowne wymiarowanie może działać swobodniej niż w przypadku, gdy komponenty są już zainstalowane w kanałach, zwłaszcza jeśli planujesz z komponentami wentylacyjnymi specyficznymi dla producenta. Automatyczne ponowne wymiarowanie jest oczywiście możliwe również na późniejszym etapie, ale może wymagać więcej ręcznej przeróbki.
Po wstępnym zweryfikowaniu wymiarów należy najpierw umieścić niezbędny sprzęt przeciwpożarowy. Ich wpływ na ciśnienie i dźwięk można teraz zweryfikować za pomocą nowych obliczeń. Kolejnym krokiem jest instalacja elementów sterujących i tłumików. Oba te elementy wpływają na siebie nawzajem, ponieważ tłumiki generują straty ciśnienia, które mogą mieć wpływ na równowagę ciśnienia, a elementy sterujące wpływają na rozwój dźwięku. Jest więc całkiem możliwe, że krok ten trzeba będzie wykonać po raz drugi.
Jeśli jednak masz pewne doświadczenie w planowaniu, będziesz w stanie od razu wybrać komponenty. W każdym przypadku pomocne są odpowiednie uwagi i ostrzeżenia o różnicach ciśnień lub przekroczeniu poziomów dźwięku, które obliczenia mogą wyświetlać w dowolnym momencie. Szybkość obliczeń została zoptymalizowana w ostatnich latach, dzięki czemu można je uruchamiać po każdym kroku w celach kontrolnych bez poświęcania dużej ilości czasu.
W tym momencie dostępna jest zharmonizowana i funkcjonalna akustycznie sieć kanałów. Jeśli zainstalowano komponenty wentylacyjne specyficzne dla producenta, znane są również wartości nastaw regulowanych komponentów. W przeciwnym razie wyświetlane są straty ciśnienia, które muszą zostać wyrównane przez elementy sterujące.
Materiałi jego koszty
Nie omówiliśmy jeszcze materiału i jego kosztów. Korzystając z opisanego do tej pory przepływu pracy, można obliczyć koszty na podstawie pomiaru kanałów, gdy tylko będą one dostępne. Nawet w przypadku planowania sieci przy użyciu metody 1-liniowej można przeprowadzić pomiar kanału na podstawie obliczonych wymiarów kanału (patrz ramka "Planowanie 1-liniowe a planowanie oparte na modelu"). Oczywiście bardziej precyzyjne jest skorzystanie z planowania opartego na modelu i określenie wymiarów kanału na podstawie modelu. Zwłaszcza jeśli modelowane są również szczegóły związane z kosztami lub produkcją, takie jak otwory do czyszczenia.
Planowanie 1-liniowea planowanie oparte na modelu
Chociaż niniejszy artykuł zasadniczo opisuje przepływ pracy dla planowania opartego na modelu (Revit i AutoCAD), większość tego samego dotyczy planowania 1-liniowego z LINEAR dla AutoCAD. Oczywiście na modelu 1-liniowym nie można przeprowadzić w 100% dokładnego pomiaru opartego na modelu, ale obliczenia sieci kanalizacyjnej już zapewniają pomiar kanalizacji w oparciu o obliczone wymiary, które są wystarczająco zbliżone do rzeczywistości, aby można było określić koszty.
Ponadto w modelach 1-liniowych można zainstalować te same komponenty wentylacyjne, co w modelach 3D. Dokładność obliczeń nie jest zatem kwestią metody planowania. Mieszanka kanałów 1-liniowych i komponentów 3D jest również częścią koncepcji!
Co więcej, jeśli model 1-liniowy ma być używany tylko we wczesnych fazach planowania, można go również automatycznie przekształcić w model 3D w dowolnym momencie w celu dalszego opracowania!
Przypisywanie numerów artykułów jest niezbędne najpóźniej w momencie, gdy chcesz przenieść planowanie do produkcji. Dostarczone w tym celu narzędzia pozwalają to zrobić za pomocą kilku kliknięć i wstępnie ustawionych preferencji. Ostatnią, ale nie mniej ważną częścią planowania fabryki jest projekt mocowania. Z tego powodu LINEAR Solutions oferuje warianty mocowań wymagane dla projektu listwy, które można dodać przy niewielkim wysiłku.
Wynik
Chociaż wynik zawsze pojawia się na końcu procesu, a tutaj na końcu artykułu, wyniki pośrednie muszą być komunikowane w każdej fazie planowania, zwłaszcza przy użyciu metodologii BIM. To, co ma tutaj sens, zależy od narzędzi planowania wszystkich zaangażowanych osób, metodologii pracy i celu wyjściowego. Podczas pracy z modelem centralnym w kontekście "zamkniętego BIM", nie ma prawie żadnej potrzeby uzyskiwania wyników do celów koordynacji. Niemniej jednak, wymiana plików BCF może być tutaj przydatna - podobnie jak w kontekście "otwartego BIM" - w celu wskazania kolizji i innych problemów lub wymagań koordynacyjnych. W kontekście "otwartego BIM" format IFC jest nadal złotym standardem oferowanym dla wszystkich platform (nawet jeśli złoto czasami ma tylko matowy połysk).
Z pewnością minie jeszcze trochę czasu, zanim wszyscy specjaliści na placu budowy zostaną wyposażeni w okulary VR. Dlatego tradycyjne plany z rzutami pięter, przekrojami i szczegółowymi widokami są nadal pierwszym wyborem do przekazywania wyników planowania - przynajmniej na placu budowy. LINEAR Solutions oferuje szeroki zakres opcji wsparcia dla tworzenia i zarządzania tymi planami. Od prostych narzędzi do generowania przekrojów po szczegółowe plany pięter ze strzałkami pionów i wiele innych, tworzenie planów jest uproszczone.
Nową funkcją V25.1 jest zapewnienie, że plany są zawsze aktualne. Nie ma nic bardziej irytującego niż nieprawidłowe wykonanie z powodu nieaktualnych planów. W przeciwieństwie do okularów VR, każdy wykwalifikowany pracownik, a nawet asystent, ma pod ręką urządzenie mobilne z kamerą i (miejmy nadzieję) dostępem do sieci. Dzięki temu i planom oznaczonym kodem QR LINEAR każdy może sprawdzić, czy plan, który ma przed sobą, nadal odpowiada najnowszemu statusowi planowania. Nie więcej (co jest dobre dla bezpieczeństwa IT), ale także nie mniej (co z pewnością oszczędza kierownikowi budowy wielu telefonów i zapobiega nieprawidłowej budowie).
Innym formatem wyjściowym specyficznym dla wentylacji jest format e-klimaX, który zawiera dane produkcyjne dla kanałów powietrznych i może być przetwarzany przez większość firm zajmujących się budową kanałów. W wielu przypadkach jest on nawet "podawany" w pełni automatycznie do maszyn produkcyjnych. Działa to jednak dobrze tylko w przypadku standardowych elementów kanałów. Specjalne części formowane, na przykład dla szczególnie wąskich, trudnych lub zoptymalizowanych pod kątem przepływu sytuacji, nadal muszą być dostarczane do firmy budującej kanały ręcznie wraz ze zwymiarowanymi szczegółowymi rysunkami. Ponieważ wysiłek ten rzadko jest proporcjonalny do korzyści i kosztów, oto apel do projektantów wentylacji: Unikaj specjalnych elementów formowanych, nawet jeśli czasami są one wygodniejsze w planowaniu. W wielu sytuacjach optymalizacja przepływu może być osiągnięta wystarczająco dobrze dzięki kombinacji kształtek (słowo kluczowe: rama kombinowana).
Revit i możliwość wyboru
Podczas planowania w programie Revit istnieje jedna szczególna cecha: wybór używanych rodzin.
Ponieważ firma LINEAR Solutions jest generalnie otwarta na korzystanie z własnych lub zakupionych rodzin, jest to oczywiście możliwe również w przypadku listew kanałowych. Jednakże, aby pomiar kanałów był zgodny z aktualnymi wytycznymi, muszą one być skonstruowane w taki sposób, aby można było odczytać niezbędne parametry (a, b, c, ... f). Algorytm wykorzystuje już pewną heurystykę, aby znaleźć prawidłowe parametry. Ponieważ nie jest to w 100% dokładne, z wyjątkiem przypadku dokładnego nazewnictwa, wybór programu musi zostać potwierdzony ręcznie. Jeśli program nie znajdzie żadnych odpowiednich parametrów, należy je przypisać ręcznie lub wyprowadzić z odpowiedniego parametru w samej rodzinie o unikalnej nazwie.
Chociaż oznacza to jednorazowy ręczny wysiłek, jest to warte zachodu, ponieważ:
- wybrane rodziny mogą być używane w ten sposób.
- Oznacza to, że podczas przenoszenia projektów z innego źródła nie ma przerw na media (przeprojektowanie).
